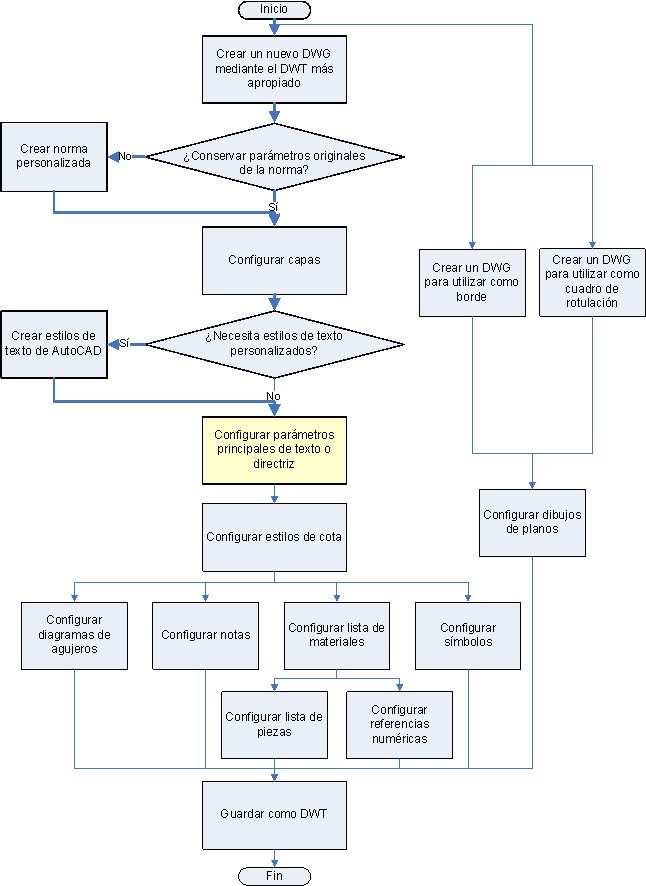

¿En qué parte del diagrama de flujo me encuentro?
Estilo de texto y altura
Debido a que todos los dibujos existentes utilizan la fuente TrueType "ISOCPEUR", AutoCAD Mechanical debe emplear la misma fuente para todos los tipos de anotación.
La altura y el color de cada tipo de anotación debe coincidir con el de los dibujos existentes. En la tabla siguiente se indica la altura y el color del texto del tipo de anotación junto con la descripción utilizada en AutoCAD Mechanical.
|
Tipo de anotación |
Altura del texto |
Color del texto |
Descripción de AutoCAD Mechanical |
|---|---|---|---|
|
Valor de cota |
3.5 mm |
Amarillo (2) |
Texto medio |
|
Tolerancia de cota |
2.5 mm |
Rojo (1) |
Texto pequeño |
|
Texto de nota |
3.5 mm |
Amarillo (2) |
Texto medio |
|
Texto de referencia numérica |
5.0 mm |
Blanco (7) |
Texto largo |
|
Texto de listas de piezas |
3.5 mm |
Amarillo (2) |
Texto medio |
