En la sección anterior se ha mostrado cómo AutoCAD Civil 3D modela geometrías complejas. Estos conceptos implican e ilustran diferentes prácticas recomendadas para preparar una huella de explanación. Por ejemplo, puede utilizar herramientas de edición de líneas características de AutoCAD Civil 3D para limpiar y simplificar líneas características.
Puede utilizar algunas de las prácticas recomendadas siguientes:
- Utilice el Editor de elevaciones para verificar las alineaciones en las líneas características. Busque ubicaciones donde una elevación pueda caer involuntariamente a cero (0), como en un punto de división.
- Utilice el comando Simplificar (WeedFeatures) para eliminar los puntos innecesarios y simplificar la geometría de explanación en la medida de lo posible. Esta operación puede mejorar de forma significativa los resultados donde se cruzan dos o varias explanaciones.
- Utilice el comando Ajustar curva (FitCurveFeature) para reemplazar segmentos teselados con un arco. Esta operación crea un talud de explanación suavemente curvo en lugar de varios segmentos rectos cortos. Los segmentos triangulados son habituales en líneas características creadas a partir de polilíneas 3D que no admiten arcos, como las que se crean con los comandos de explanación de Land Desktop.
Eliminación de puntos innecesarios

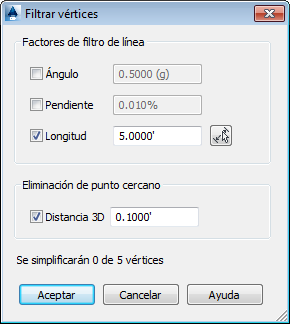

En la figura 16 se muestra el cuadro de diálogo para configurar la operación de filtro de línea. Puede especificar los factores de filtro de línea que se deben aplicar, ajustar los valores numéricos y consultar una vista preliminar de los resultados antes de confirmar. Haga clic en el botón Ayuda de este cuadro de diálogo para ver el tema de la Ayuda sobre el filtro de línea y aprender a utilizar estos controles para obtener los mejores resultados.
Figura 16: controles de filtro de línea
Sustitución de segmentos teselados
La explanación en la parte izquierda de la figura 17 se inclina hacia el interior de una curva triangulada por segmentos de línea. La explanación de la derecha se inclina a partir de un arco verdadero. La forma editada del arco verdadero constituye una explanación más realista.
Figura 17: explanación de una curva por segmentos y de un arco verdadero
Puede utilizar el comando Suavizar para convertir una línea característica triangulada en un arco verdadero, de forma similar a la curva de ajuste de la polilínea.
