Cree una proyección de la explanación a partir de líneas características. Tal como se muestra en la figura 7, la línea característica de control con la que se enlaza una explanación se denomina huella. Este elemento se puede editar mediante los comandos de línea característica. La proyección de la explanación crea otra línea en el borde exterior, conocida como línea de solape. En función de los criterios de explanación, la intersección se puede situar en una elevación o en una distancia especificadas, o bien donde la explanación se encuentra con la superficie existente. La línea de solape se controla mediante el objeto de explanación y no se puede editar directamente.

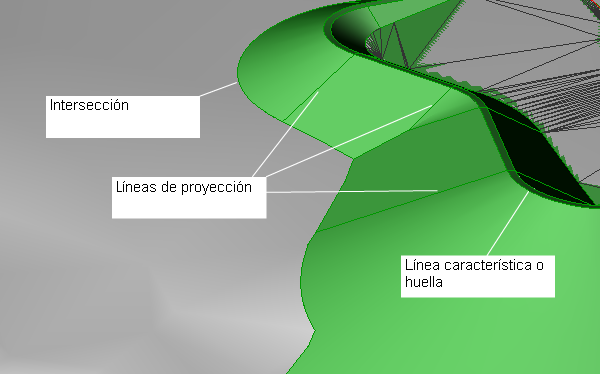

Figura 7: partes de un objeto de explanación mostrado como un sólido 3D
Las líneas de proyección conectan la huella con la línea de solape en los puntos clave del diseño, como el inicio y el final de las transiciones. Estas líneas de proyección se crean con líneas características que no se pueden editar. Los estilos de explanación incluyen un componente de visualización de sólidos 3D que sombrea la superficie y que aparece automáticamente en una vista 3D. Esto se puede utilizar para ver la explanación sin crear un modelo de terreno.
