Puede añadir los datos de curva de nivel a la superficie compuesta por los datos de levantamiento.
En el siguiente flujo de trabajo se muestra la opción de añadir los datos de curva de nivel LIDAR a la superficie creada a partir de los datos de levantamiento de muestra. Se trata de pasos opcionales y puede que no sean necesarios o aplicables a su solución de diseño.
El ejemplo en este flujo de trabajo es el campo mostrado en la figura 4. También puede cubrir con una fotografía aérea de un campo levantado la superficie creada con puntos de levantamiento.
- Para rellenar la superficie, puede utilizar datos de curva de nivel LIDAR que se deben establecer como conjunto de datos de la rejilla de 5 m, como se muestra en la figura 7.

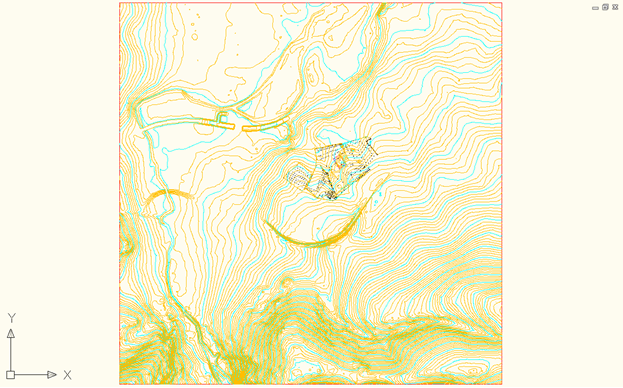

Figura 7: datos LIDAR utilizados para rellenar la superficie
- Cree una nueva superficie y pegue la rejilla de 5 m, además de la superficie levantada, como se muestra en la figura 8.

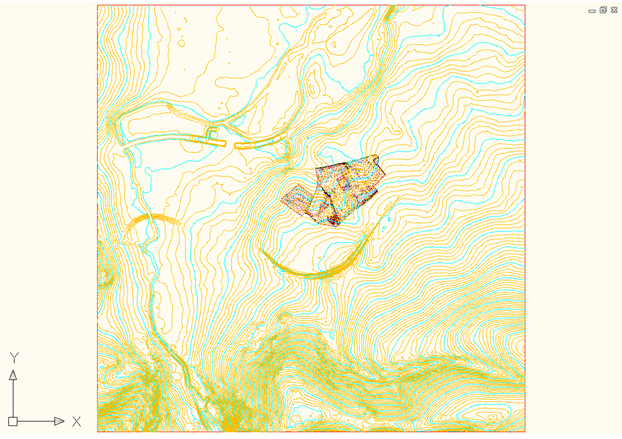

Figura 8: resultado del pegado de la superficie levantada
- Mediante la importación de mapas, importe la fotografía aérea del campo levantado, que incluye un "archivo universal" para su posicionamiento en el mismo sistema de coordenadas utilizado. El resultado se muestra en la figura 9.

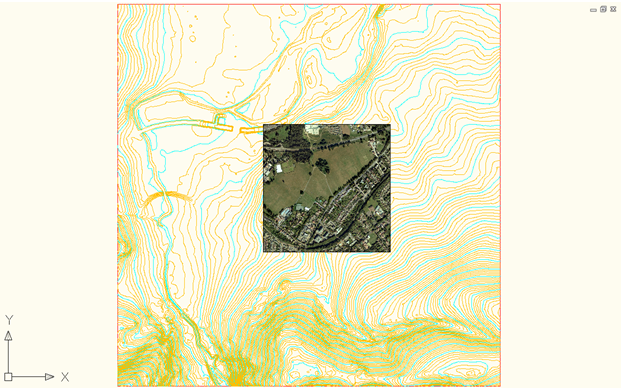

Figura 9: importación de la fotografía aérea
- Cree un contorno alrededor de la fotografía aérea y agréguelo como tal a la superficie compuesta.
A continuación, cubra con la fotografía aérea la superficie compuesta mediante el comando Cubrir con imagen.

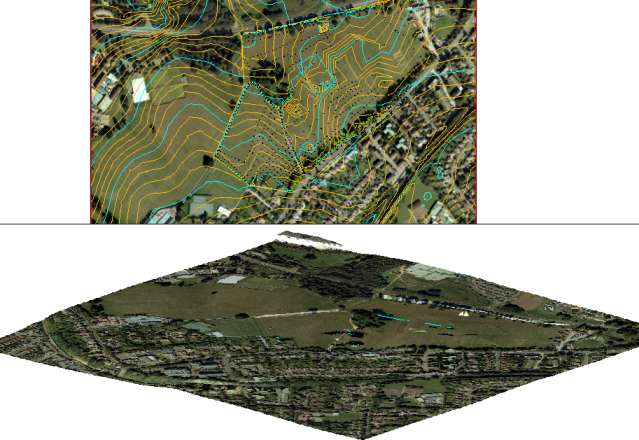

Figura 10: fotografía aérea añadida como contorno y que cubre la superficie compuesta
