AceraBásica

Este subensamblaje se utiliza para insertar vínculos que definen una acera de hormigón con bulevares opcionales.

Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utiliza para el modelado simple de carreteras, así como para los aprendizajes y la formación.

Enlace

El punto de enlace se encuentra en el borde interior del búfer interior.

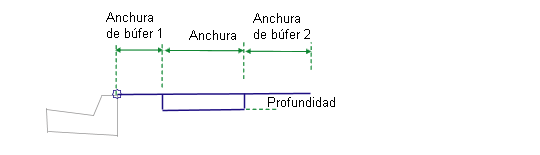

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Indica hacia qué lado se inserta el subensamblaje	Izquierda / Derecha	Derecha
Anchura	Anchura de la acera de hormigón	Numérico, positivo	1.8 m 6.0 pies
Profundidad	Profundidad de la acera de hormigón	Numérico, positivo	0.1 m 0.333 pies
Anchura de búfer 1	Anchura de la zona de búfer interior	Numérico, positivo	0 pies, m
Anchura de búfer 2	Anchura de la zona de búfer exterior	Numérico, positivo	0 pies, m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Los vínculos para las zonas de búfer interior y exterior y para la acera se insertan hacia afuera desde el punto de enlace en un talud horizontal. Las zonas de búfer se pueden omitir estableciendo sus anchuras en cero.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la zona de búfer según se especifica en los parámetros de entrada.

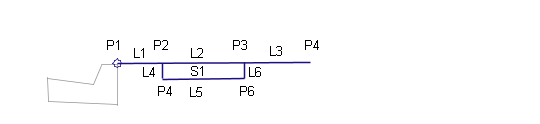

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Códigos	Descripción
P2	Sidewalk_In	Borde interior de la acera sobre la rasante
P3	Sidewalk_Out	Borde exterior de la acera sobre la rasante
L1	Top Datum
L2	Top Sidewalk	Vínculos superiores de la estructura de acera
L3	Top Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	Área de hormigón de la acera
