VínculoTaludYDesviaciónVertical

Este subensamblaje es una utilidad con finalidad general que permite extender un vínculo con un talud a lo largo de una distancia de desviación vertical.

Se puede especificar un perfil para la desviación vertical cuando se crea un modelo de obra lineal.

Enlace

El punto de enlace se encuentra en el borde interior del vínculo. Este subensamblaje se puede insertar en la dirección izquierda o derecha con respecto al punto de enlace.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda/Derecha	Derecha
Usar talud de peralte	Especifica el uso de talud de peralte.	Lista de selección	No
Orientación de talud	Especifica si el vínculo se encuentra fuera del bombeo o hacia el bombeo.	Lista de selección	Fuera del bombeo
Talud	% o relación de talud del vínculo.	Numérico , positivo, distinto de cero	2 (%), (o 2:1)
Desviación vertical	+/- desviación vertical entre el principio y el final del vínculo	Numérico. distinto de cero	3.0 m 10.0 pies
Códigos de punto	Lista de códigos de superficie que se asignarán al borde exterior del vínculo	Cadena separada por comas	P2
Códigos de vínculo	Lista de códigos que se asignarán al vínculo	Cadena separada por comas	Top, Datum
Omitir vínculo	Este parámetro añade o elimina el vínculo de la superficie.	Sí\No	No
Utilizar peralte	Especifica que se debe usar el talud de peralte para el arcén	Lista de selección: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior, e) Ninguno	Ninguno

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción
Desviación vertical	Se puede usar para modificar el valor fijo de desviación vertical y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Desfase inicial	+/- desfase del comienzo del vínculo	Numérico
Elevación inicial	Elevación del comienzo del vínculo	Numérico
Desfase final	+/- desfase del final del vínculo	Numérico
Elevación final	Elevación del final del vínculo	Numérico

Comportamiento

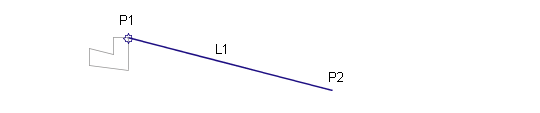

Se añade un vínculo desde el punto de enlace en la orientación de inserción con el talud dado hasta que alcanza la elevación especificada. Si se especifica un nombre de perfil durante la ejecución, la desviación vertical se ajusta para que coincida con la elevación del perfil.

Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede definir con los siguientes valores: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior o e) Ninguno. Ninguno es el valor por defecto.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el vínculo con el talud y la desviación vertical que se han especificado.

Códigos de punto, vínculo y forma

Ninguno.
