Este subensamblaje permite especificar tres capas de superficie y taludes en desmonte para cada tipo de material.
Cuando se realiza una transición entre tipos, también se puede insertar una bancada.
Enlace
El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda/Derecha | Derecha |
| Talud en desmonte de superficie 1 | Talud para utilizar en el material de la superficie 1 | Numérico, positivo | 4 (:1) |
| Anchura de bancada de superficie 2 | Precisa la anchura de bancada entre las superficies 1 y 2 (cero para omitir) | Numérico, positivo | 0 |
| Talud de bancada de superficie 2 | Precisa el talud de la bancada opcional | Numérico, positivo | 4 (:1) |
| Talud en desmonte de superficie 2 | Talud para utilizar en el material de la superficie 2 | Numérico, positivo | 2 (:1) |
| Anchura de bancada de superficie 3 | Precisa la anchura de bancada entre las superficies 1 y 2 (cero para omitir) | Numérico, positivo | 0 |
| Talud de bancada de superficie 3 | Precisa el talud de la bancada opcional | Numérico, positivo | 4 (:1) |
| Talud en desmonte de superficie 3 | Talud para utilizar en el material de la superficie 3 | Numérico, positivo | 1 (:1) |
| Talud en terraplén | Talud del vínculo de intersección en condiciones de terraplén | Numérico, positivo | 4 (:1) |
| Colocar material revestido | Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno. | Cadena | Ninguno |
| Límite 1 del talud | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 1 : 1 |
| Grosor del material 1 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 12 pulgadas |
| Nombre del material 1 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
| Límite 2 del talud 2 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 2:1 |
| Grosor del material 2 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 6 pulgadas |
| Nombre del material 2 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
| Límite 3 del talud 3 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 4:1 |
| Grosor del material 3 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 4 pulgadas |
| Nombre del material 3 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Césped |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Superficie 1 | Superficie de terreno existente superior. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
| Superficie 2 | Primera sub-superficie. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Opcional |
| Surface3 | Segunda sub-superficie. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Desfase de intersección | Desfase del vértice | Numérico | Desfase de intersección |
| Elevación de intersección | Elevación del vértice | Numérico | Elevación de intersección |
Comportamiento

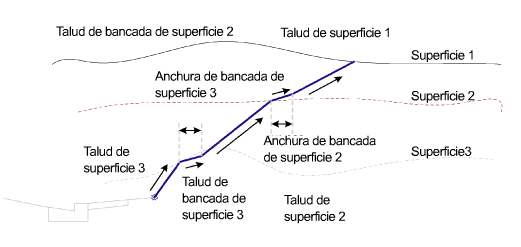

En una situación de terraplén, se inserta un vínculo de intersección con un talud basado en el parámetro de entrada de talud en terraplén definido en superficie 1. En caso de desmonte, el subensamblaje comprobará primero si se encuentra por debajo de la superficie 3 aplicando el talud de superficie 3 y comprobando si existe intersección. Este proceso se repite para cada superficie adicional. Si lo desea, se pueden añadir transiciones opcionales entre las superficies en los cambios de superficie. Se utilizará la anchura de bancada y el talud de la superficie cuya intersección acaba de establecerse.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
Este subensamblaje se muestra en modo de diseño mediante los parámetros de entrada de Talud de superficie 1 y Talud en terraplén.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P1 | Hinge, Hinge_Cut o Hinge_Fill | Punto de articulación. Hinge_Cut se utiliza si el vínculo de intersección presenta un talud ascendente; Hinge_Fill se utiliza si el vínculo de intersección presenta un talud descendente. |
| P2 | Daylight, Daylight_Cut o Daylight_Fill | Vértice |
| P3-P6 | Daylight, Daylight_Cut | Vértice |
| L1 | Top, Datum, Slope_Link | |
| L1 | Daylight, Daylight_Cut | Vínculo de intersección para sección en desmonte |
| L1 | Daylight, Daylight_Fill | Vínculo de intersección para sección en terraplén |
| L2-L5 | Top, Datum, Slope_Link, Daylight_Cut | Vínculos para los taludes a través de las superficies |
| L último | Top, Datum, Daylight, Daylight Cut | Último vínculo |

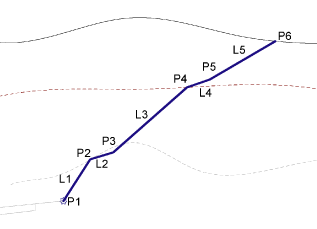

Diagrama de codificación
