Este subensamblaje crea una forma de puente de vigas simple con semibarreras opcionales.
Enlace
El punto de enlace se encuentra en el centro del eje sobre la rasante de la losa del puente. La sección del puente se construye en los lados derecho e izquierdo.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Anchura izquierda |
Anchura del lado izquierdo de la losa del puente |
Numérico, positivo |
5.34 m 17.8 pies |
|
Anchura derecha |
Anchura del lado derecho de la losa del puente |
Numérico, positivo |
5.34 m 17.8 pies |
|
Izquierda - Usar peralte |
Precisa el uso del talud de peralte en el lado izquierdo del puente. |
Lista de opciones: No, Talud de carril interior, Talud de carril exterior |
Talud de carril exterior |
|
Talud izquierdo por defecto |
Precisa el talud por defecto para el lado izquierdo del puente, si no se ha especificado el talud del peralte. |
Numérico |
-2.0% |
|
Derecha - Usar peralte |
Precisa el uso del talud de peralte en el lado derecho del puente. |
Lista de opciones: No, Talud de carril interior, Talud de carril exterior |
Talud de carril exterior |
|
Talud derecho por defecto |
Precisa el talud por defecto para el lado derecho del puente, si no se ha especificado el talud de peralte. |
Numérico |
-2.0% |
|
Profundidad de sofito |
Distancia vertical desde el borde de la losa del puente hasta el sofito |
Numérico, positivo |
2.0 m 6.67 pies |
|
Profundidad de borde |
Grosor de la losa del puente en el borde |
Numérico, positivo |
0.150 m 0.5 pies |
|
Profundidad de ala |
Distancia vertical desde el borde de la losa del puente hasta la base del ala |
Numérico, positivo |
0.300 m 1.0 pies |
|
Anchura de alero |
Anchura del alero |
Numérico, positivo |
1.2 m 4.0 pies |
|
Anchura de viga |
Anchura de la viga |
Numérico, positivo |
2.0 m 6.67 pies |
|
Incluir barreras Omitir barreras |
Permite incluir u omitir barreras a cada lado de la losa del puente. |
Incluir / Omitir |
Incluir |
|
Barrera A (mm o pulgadas) |
Altura de la barrera en el centro de la mediana |
Numérico, positivo |
810 mm 32 pulgadas |
|
Barrera B (mm o pulgadas) |

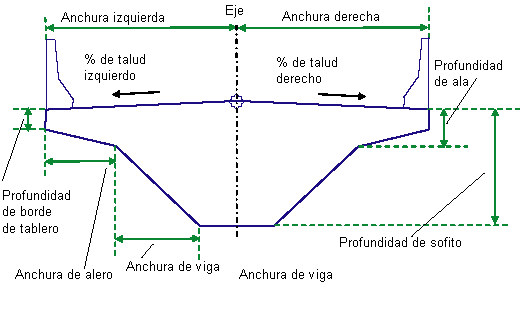

Como se muestra en el diagrama |
Numérico, positivo |
131 mm 4.5 pulgadas |
|
Barrera C (mm o pulgadas) |
Como se muestra en el diagrama |
Numérico, positivo |
59 mm 2 pulgadas |
|
Barrera D (mm o pulgadas) |
Como se muestra en el diagrama |
Numérico, positivo |
125 mm 5 pulgadas |
|
Barrera E (mm o pulgadas) |
Como se muestra en el diagrama |
Numérico, positivo |
557 mm 22 pulgadas |
|
Barrera E (mm o pulgadas) |
Como se muestra en el diagrama |
Numérico, positivo |
178 mm 7 pulgadas |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Anchura izquierda |
Se puede utilizar para modificar el valor fijo de anchura izquierda y asociar el borde izquierdo de la losa a un desfase. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Anchura derecha |
Se puede utilizar para modificar el valor fijo de anchura derecha y asociar el borde derecho de la losa a un desfase. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
|
Eje de rotación de peralte |
Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte. |
Estático (descripción) |
Comportamiento

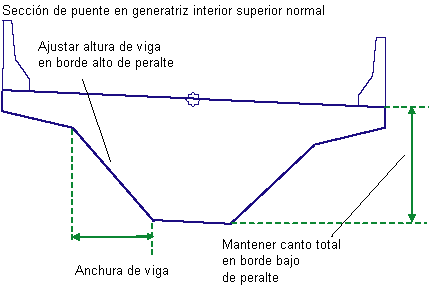

El subensamblaje construye los vínculos para la losa y la subestructura del puente de acuerdo con los parámetros de entrada precisados. En el peralte, no toda la estructura está rotada. El valor de Profundidad de sofito se mantiene en el valor determinado del borde superior de la losa en el borde bajo del puente y la altura de la viga se ajusta a la raíz de la losa en el borde alto.
Si Incluir barreras se establece en verdadero, se añadirán secciones de barrera New Jersey en los bordes derecho e izquierdo de la losa. Los taludes de las partes inferiores de las barreras se ajustan para que coincidan con los de las losas.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja la estructura del puente y las barreras según se especifica mediante los valores de los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Códigos |
Descripción |
|---|---|---|
|
P1, P3 |
EBD |
Borde de la losa del puente |
|
P2 |
Crown_Deck |
Punto de bombeo sobre la losa del puente |
|
L1, L2 |
Deck, Top |
|
|
L3 – L9 |
Bridge |
Vínculos de subestructura de puente |
|
Todos los vínculos de barrera |
Barrier |
|
|
S1 |
Bridge |
|
|
S2, S3 |
Barrier |

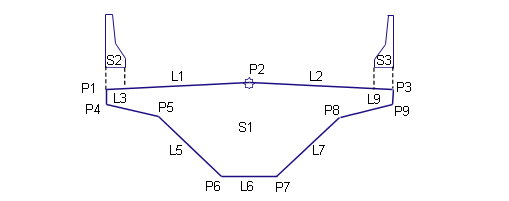

Diagrama de codificación
