Este subensamblaje es una utilidad con finalidad general que permite añadir un vínculo de superficie mediante la especificación de su anchura y su talud.
Se puede especificar un valor de porcentaje o de relación de talud. Se puede usar una alineación o un perfil al crear un modelo de obra lineal para permitir valores variables de la anchura y el talud.
Enlace
El punto de enlace se encuentra en el borde interior del vínculo. Este subensamblaje se puede insertar en la dirección izquierda o derecha con respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda/Derecha |
Izquierda |
|
Anchura |
Anchura del carril desde el desfase del borde interior hasta el del borde exterior |
Numérico, positivo |
3.0 10.0 pies |
| Usar talud de peralte |
Especifica el uso de talud de peralte. |
Lista de selección | No |
| Orientación de talud |
Especifica si el vínculo se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección | Fuera del bombeo |
|
Talud |
Porcentaje de talud del vínculo. Los taludes negativos son descendentes en la orientación de inserción. |
Numérico |
2 (%), (o 2:1) |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos de superficie que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí\No |
No |
|
Utilizar peralte |
Especifica que se debe usar el talud de peralte para el arcén |
Lista de selección: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior, e) Ninguno |
Ninguno |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Anchura |
Se puede usar para modificar el valor fijo de anchura de vínculo y asociar el final del vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
% talud |
Se puede usar para modificar el valor fijo de porcentaje de talud y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento

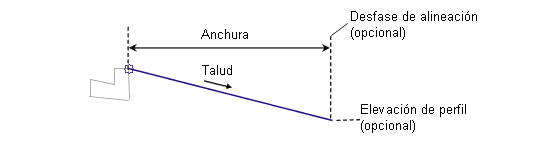

El vínculo se añade en la orientación de inserción desde el punto de enlace y con la anchura y el talud especificados. Si se asigna un nombre de alineación horizontal de desfase a la anchura durante el modelado de la obra lineal, la anchura del carril variará para coincidir con el desfase de la alineación. Si se asigna un nombre de perfil al talud, éste se ajusta para coincidir con la elevación del perfil al final del vínculo.
Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede definir con los siguientes valores: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior o e) Ninguno. Ninguno es el valor por defecto.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el vínculo con la anchura y el talud dados.
Códigos de punto, vínculo y forma
Ninguno.

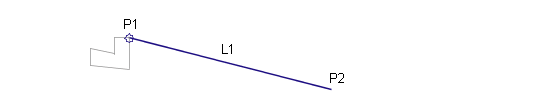

Diagrama de codificación
