MedianaElevadaConBombeo

Este subensamblaje inserta vínculos para una mediana elevada de talud constante entre dos puntos.

Utilice primero el subensamblaje MarcarPunto si el punto de conexión no se ha marcado aún.

Enlace

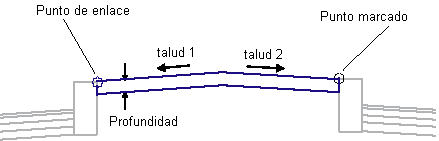

El punto de enlace puede estar en cualquiera de los bordes de la rasante de la mediana. El punto marcado debe estar en el borde opuesto.

Parámetros de entrada

Nota: las dimensiones de la sub-base se expresan en metros o en pies. Las dimensiones del bordillo y el caz se deben especificar en milímetros o en pulgadas.

Parámetro	Descripción	Tipo	Valor por defecto
Punto marcado	Nombre del punto marcado situado en el borde de la mediana opuesto al punto de enlace	Cadena	Ninguno
Profundidad	Profundidad del extremo de la mediana. Puede ser cero en el caso de una mediana sin pavimentar.	Numérico, positivo	0.100 m 0.333 pies
Talud 1 - Usar peralte	Precisa el uso del talud de peralte para la mediana hacia el punto de bombeo	Lista de selección	No
Talud 1 por defecto	Precisa el valor por defecto del talud 1, si no se ha especificado el talud de peralte	Numérico	- 2%
Talud 2 - Usar peralte	Precisa el uso del talud de peralte para la mediana hacia el punto de bombeo	Lista de selección	No
Talud 2 por defecto	Precisa el valor por defecto del talud 2, si no se ha especificado el talud de peralte	Numérico	- 2%

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Parámetro	Descripción	Tipo
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)

Parámetro

Descripción

Tipo

Eje de rotación de peralte

Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro.

Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.

Estático (descripción)

Comportamiento

El punto de bombeo de la mediana se calcula mediante la intersección de las líneas que van desde el punto de enlace al punto marcado con los taludes dados. Si no se encuentra ninguna intersección, la mediana no se inserta. Si se especifica una profundidad distinta de cero, las partes inferiores de los vínculos de la mediana se insertan paralelas a las partes superiores y se añaden vínculos verticales para cerrar la forma.

Admisión del eje de rotación de peralte

Este subensamblaje funciona con todos los métodos de giro del eje de rotación.

Este subensamblaje genera un bombeo constante. Incluso cuando se utiliza en una carretera con calzadas separadas con bombeo, el centro de la mediana es superior a las aristas de la mediana.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P3	Ninguno
P2	Median	Bombeo de la mediana en la rasante
P4 - P6	Ninguno
L1, L2	Top	Parte superior de la mediana
L3, L4	Datum	Parte inferior de la mediana (si se ha especificado)
S1	Median

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra la visualización genérica del modo de diseño.
