PendienteTaludCunetaDesmonteBásica

Este subensamblaje se utiliza para cerrar desde el borde de la carretera hasta un vértice, tanto en condiciones de desmonte como de terraplén.

En condiciones de desmonte incluye una cuneta opcional. En los casos en que el modelo de obra lineal deba dejarse en un estado incompleto, se puede omitir el vínculo de intersección final. Por ejemplo, para que las superficies de explanación de propiedades adyacentes se puedan asociar al punto de articulación sobre la carretera sin completar. Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utilizan para el modelado simple de carreteras, así como para los aprendizajes y la formación.

También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).

Enlace

El punto de enlace se encuentra en el borde interior del talud interior de cuneta en caso de desmonte, y en el borde interior del vínculo de intersección en caso de terraplén.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

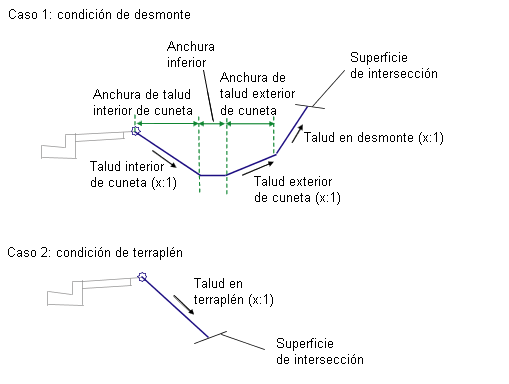

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Vínculo de intersección	Permite incluir u omitir el vínculo de intersección.	Incluir / Omitir	Incluir
Talud en desmonte	Talud del vínculo de intersección para desmonte	Numérico, positivo	2:1
Talud en terraplén	Talud del vínculo de intersección para terraplén	Numérico, positivo	4:1
Talud interior de cuneta	Talud del vínculo de talud interior de cuneta (sólo para desmonte)	Numérico, positivo	4:1
Anchura de talud interior de cuneta	Anchura del vínculo de talud interior de cuneta (sólo para desmonte)	Numérico, positivo	1.2 m 4.0 pies
Anchura inferior	Anchura de la parte inferior de la cuneta	Numérico, positivo	0.6 m 2.0 pies
Talud exterior de cuneta	Talud del vínculo de talud exterior de cuneta (sólo para desmonte)	Numérico, positivo	4:1
Anchura de talud exterior de cuneta	Anchura del vínculo de talud exterior de cuneta (sólo para desmonte)	Numérico, positivo	1.2 m 4.0 pies
Opción de redondeo	Precisa redondear el vínculo de intersección en el punto de recepción	Cadena	Ninguno
Redondear por	Precisa el parámetro que debe utilizarse para el redondeo	Cadena	Longitud
Parámetro de redondeo	Precisa el valor de la longitud del radio	Numérico, positivo	1.500 pies
Triangulación de redondeo	Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo)	Numérico, positivo	6
Colocar material revestido	Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno.	Cadena	Ninguno
Límite 1 del talud	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	1 : 1
Grosor del material 1	Permite especificar el grosor del material revestido.	Numérico, positivo	12 pulgadas
Nombre del material 1	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 2 del talud 2	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	2:1
Grosor del material 2	Permite especificar el grosor del material revestido.	Numérico, positivo	6 pulgadas
Nombre del material 2	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 3 del talud 3	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	4:1
Grosor del material 3	Permite especificar el grosor del material revestido.	Numérico, positivo	4 pulgadas
Nombre del material 3	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Césped

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie para la intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio

Parámetros de salida

Ninguno.

Comportamiento

El punto de enlace se comprueba para determinar si está en desmonte o terraplén. Si está en terraplén, el vínculo de intersección en terraplén se extiende hasta la superficie de intersección con el talud en terraplén indicado. En caso de desmonte, se añaden el talud interior, el exterior y la parte inferior de la cuneta, mientras que el vínculo de intersección en desmonte se extiende desde el extremo del talud exterior de cuneta hasta la superficie de intersección con el talud en desmonte indicado.

De manera opcional, este subensamblaje permite añadir un material revestido. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.

Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.

Operación en modo de diseño

En modo de diseño, este subensamblaje dibuja un talud genérico en desmonte y terraplén con flechas en los extremos.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

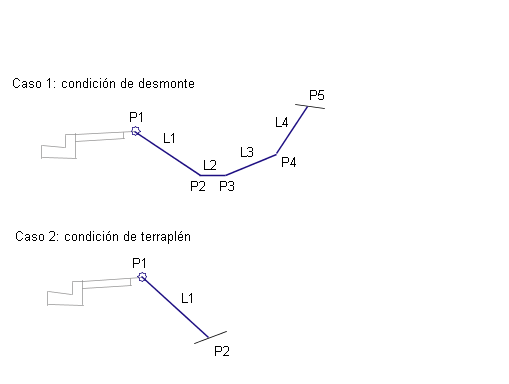

Punto, vínculo o forma	Códigos	Descripción
P1	Hinge Hinge_Fill	Sólo en condición de terraplén: punto de articulación para el vínculo de intersección en terraplén
P2	Ditch_In Daylight Daylight_Fill	Sólo en condición de desmonte: borde interior de la cuneta Sólo en condición de terraplén: vértice
P3	Ditch_Out	Sólo en condición de desmonte: borde exterior de la cuneta
P4	Hinge_Cut	Sólo en condición de desmonte: punto de articulación para el vínculo de intersección en desmonte
P5	Daylight Daylight_Cut	Sólo en condición de desmonte: vértice
L1 - L4	Top Datum	Rasante sin pavimentar
L1	Top Datum Daylight Daylight_Fill	Vínculo de intersección en terraplén
L4	Top Datum Daylight Daylight_Cut	Vínculo de intersección en desmonte
