CarrilTransiciónBásico

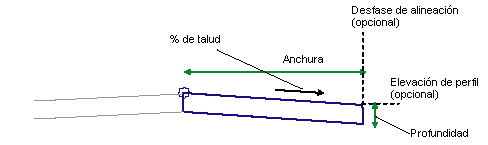

Este subensamblaje crea un carril simple con rasante y sub-base, en el que el borde de la calzada se puede asociar a una alineación o a un perfil.

Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utilizan para el modelado simple de carreteras, así como para los aprendizajes y la formación.

Enlace

El punto de enlace está (a) en la arista interior de carril en rasante, si el punto de inserción es Bombeo, o (b) en la arista externa de la calzada, si el punto de inserción se encuentra en la arista de la calzada.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Punto de inserción	Permite especificar el punto de inserción del carril en el bombeo o en la arista de la calzada	Lista de opciones: Bombeo, Borde de la calzada	Bombeo
Punto de bombeo en el interior	Permite especificar que la arista interior de la calzada se codifique como Bombeo.	Sí / No	Sí
Anchura	Anchura del carril	Numérico, positivo	3.6 m 12.0 pies
Profundidad	Profundidad desde la rasante hasta la sub-base	Numérico, positivo	0.2 m 0.67 pies
% talud	Porcentaje de talud del carril	Numérico	-2%
Transición	Describe el comportamiento del subensamblaje cuando se utiliza una alineación, un perfil o ambos elementos como parámetros de objetivo. Las opciones aparecen en un lista que incluye las siguientes: Mantener desfase y elevación Mantener elevación, cambiar desfase Mantener rasante, cambiar desfase Mantener desfase, cambiar elevación Cambiar desfase y elevación	Menú	Mantener desfase y elevación

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Desfase de borde	Se puede utilizar para modificar el valor fijo de anchura y asociar el borde de la calzada a un desfase. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de borde	Se puede utilizar para modificar el valor fijo de talud y asociar el borde de la calzada a una elevación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje proporciona un carril simple que se puede asociar a una alineación para adoptar una anchura variable, y a un perfil para usar un talud variable. El comportamiento depende del tipo de transición seleccionado:

Tipo de transición	Descripción
Mantener desfase y elevación	La anchura y el talud del carril se mantienen en los valores de los parámetros de entrada Anchura y % talud.
Mantener elevación, cambiar desfase	La elevación del borde de la calzada se calcula a partir de los valores de los parámetros de entrada Anchura y % talud. A continuación, la anchura se asocia al desfase de alineación.
Mantener rasante, cambiar desfase	La anchura se ajusta de forma que quede asociada al desfase de alineación. El valor de entrada % talud se mantiene para la anchura ajustada.
Mantener desfase, cambiar elevación	La anchura se mantiene en el valor del parámetro de entrada Anchura. La elevación del borde de la calzada se asocia al perfil de desfase.
Cambiar desfase y elevación	La anchura se asocia al desfase de alineación, mientras que el talud se ajusta para asociar la elevación del borde de la calzada al perfil de desfase.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el carril con los parámetros de entrada.

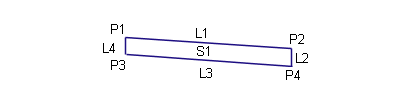

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Códigos	Descripción
P1	Bombeo	Bombeo de la carretera sobre la rasante
P2	ETW	Borde de la calzada sobre la rasante
P3	Crown_Subbase	Bombeo de la carretera sobre la sub-base
P4	ETW_Subbase	Borde de la calzada en la sub-base
L1	Top, Pave	Rasante pavimentada
L3	Datum, Subbase	Sub-base
S1	Pave1
