IntersecciónMáximoDesfase

Este subensamblaje inserta un vínculo que se extiende hasta una superficie de objetivo en un talud en desmonte o terraplén definido por el usuario.

En caso necesario, el talud se ajusta para mantener el vértice dentro de un +/- desfase máximo desde la línea base.

También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).

Enlace

El punto de enlace se encuentra en el punto de articulación del vínculo de intersección. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Talud en desmonte	Talud de intersección normal en condiciones de desmonte	Numérico, positivo	4 (:1)
Talud en terraplén	Talud de intersección normal en condiciones de terraplén	Numérico, positivo	4 (:1)
Desfase máximo desde línea base	Desfase máximo permitido para el vértice	Numérico	3.0 m 10.0 pies
Opción de redondeo	Precisa redondear el vínculo de intersección en el punto de recepción	Cadena	Ninguno
Redondear por	Precisa el parámetro que debe utilizarse para el redondeo	Cadena	Longitud
Parámetro de redondeo	Precisa el valor de la longitud del radio	Numérico, positivo	1.500 pies
Triangulación de redondeo	Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo)	Numérico, positivo	6
Colocar material revestido	Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno.	Cadena	Ninguno
Límite 1 del talud	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	1 : 1
Grosor del material 1	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	12 pulgadas
Nombre del material 1	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 2 del talud 2	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	2:1
Grosor del material 2	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	6 pulgadas
Nombre del material 2	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 3 del talud 3	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	4:1
Grosor del material 3	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	4 pulgadas
Nombre del material 3	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Césped

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Desfase máximo	Se puede utilizar para modificar el valor fijo de desfase máximo y asociar dicho desfase máximo a un desfase de alineación Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio

Parámetros de salida

Parámetro	Descripción	Tipo
Desfase de intersección	Desfase del vértice	Numérico
Elevación de intersección	Elevación del vértice	Numérico

Comportamiento

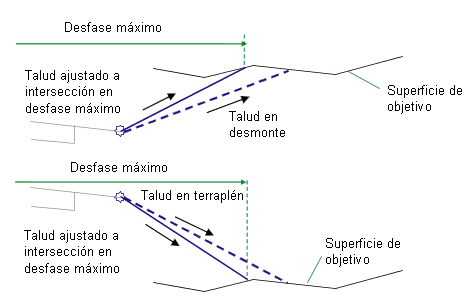

Este subensamblaje intenta calcular un vértice para la condición de desmonte. Si se encuentra un vértice, su desfase se compara con el valor de desfase máximo. Si se supera el valor de desfase máximo, el vértice se desplaza hasta el punto de desfase máximo sobre la superficie de objetivo. Si no se encuentra ningún vértice en desmonte, el proceso se repite para la condición de terraplén.

Si se asigna un nombre de alineación horizontal de desfase a la opción Desfase máximo durante el modelado de obra lineal, el valor de esta opción variará para coincidir con el desfase de la alineación.

Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.

Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.

Nota:

En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.

Operación en modo de diseño

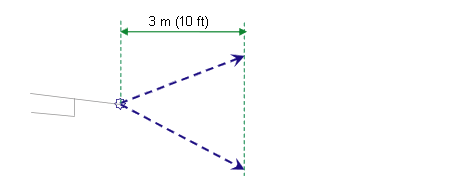

En el modo de diseño, este subensamblaje muestra los taludes en desmonte y terraplén con líneas de trazos que se extienden hacia afuera a lo largo de una distancia de 3 metros o 10 pies. Los vínculos de intersección terminan con un extremo de cota que apunta hacia afuera.

Códigos de punto, vínculo y forma

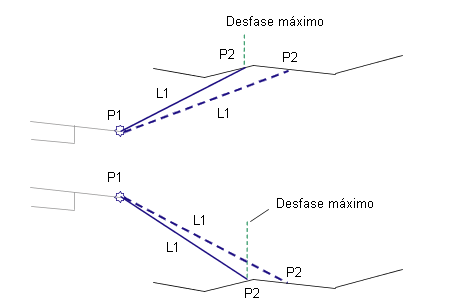

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Hinge Hinge_Cut o Hinge_Fill	Punto de articulación, y punto de articulación para la condición de desmonte o terraplén
P2	Daylight Daylight_Cut o Daylight_Fill	Vértice, y vértice para la condición de desmonte o terraplén
L1	Top Datum
L1	Top Datum Daylight Daylight_Cut	Vínculo de intersección para sección en desmonte
L1	Top Datum Daylight Daylight_Fill	Vínculo de intersección para sección en terraplén
