MedianaElevadaTaludConstante

Este subensamblaje inserta vínculos para una mediana elevada de talud constante entre dos puntos.

Utilice primero el subensamblaje MarcarPunto si el punto de conexión no se ha marcado aún.

Enlace

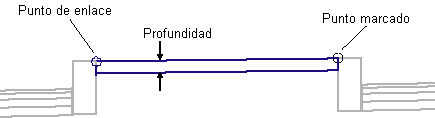

El punto de enlace puede estar en cualquiera de los bordes de la rasante de la mediana. El punto marcado debe estar en el borde opuesto.

Parámetros de entrada

Nota: las dimensiones de la sub-base se expresan en metros o en pies. Las dimensiones del bordillo y el caz se deben especificar en milímetros o en pulgadas.

Parámetro	Descripción	Tipo	Valor por defecto
Punto marcado	Nombre del punto marcado situado en el borde de la mediana opuesto al punto de enlace	Cadena	Ninguno
Profundidad	Profundidad del extremo de la mediana. Puede ser cero en el caso de una mediana sin pavimentar	Numérico, positivo	0.100 m 0.333 pies

Parámetro

Descripción

Tipo

Valor por defecto

Punto marcado

Nombre del punto marcado situado en el borde de la mediana opuesto al punto de enlace

Cadena

Ninguno

Profundidad

Profundidad del extremo de la mediana. Puede ser cero en el caso de una mediana sin pavimentar

Numérico, positivo

0.100 m

0.333 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

La parte superior del vínculo de la mediana se inserta entre el punto de enlace y el punto marcado. Si se especifica una profundidad distinta de cero, la parte inferior del vínculo de la mediana se inserta paralela a la parte superior y se añaden vínculos verticales para cerrar la forma.

Admisión del eje de rotación de peralte

Este subensamblaje funciona con todos los métodos de giro del eje de rotación.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P2	Ninguno	Bordes de la mediana en la rasante
P3, P4
L1	Top	Parte superior de la mediana
L2	Datum	Parte inferior de la mediana
L3, L4	Ninguno
S1	Median

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra la visualización genérica del modo de diseño.
