SuperposiciónMedianaSimétrica

Este subensamblaje ensancha una carretera dividida existente extendiéndola desde los bordes del carril de circulación hacia el interior de una mediana rebajada, con una barrera simétrica en el eje. Los taludes de la mediana pueden variar ligeramente con respecto a los taludes existentes para hacer que los dos lados se encuentren en el eje o para mantener la parte superior de la barrera con respecto a un perfil.

Enlace

El punto de enlace está en el punto medio de la base de la barrera.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Profundidad de superposición	Grosor de las capas de superposición de la mediana.	Numérico, positivo	0.100 m 0.3 pies
Tolerancia de talud	Variación permitida para los % de talud de la mediana con respecto a los taludes derecho e izquierdo existentes calculados.	Numérico, positivo	5%
Desfase de inserción izquierda	Desfase en el que la capa de extensión de la mediana empieza en el lado izquierdo.	Numérico	0.0
Desfase de muestra interior izquierda	Desfase del punto de muestra interior situado en el lado izquierdo. El talud del lado izquierdo se calcula en la superficie existente entre los puntos de muestra.	Numérico	0.0
Desfase de muestra exterior izquierda	Desfase del punto de muestra exterior situado en el lado izquierdo. El talud del lado izquierdo se calcula en la superficie existente entre los puntos de muestra.	Numérico	0.0
Desfase de inserción derecha	Desfase en el que la capa de extensión de la mediana empieza en el lado derecho.	Numérico	0.0
Desfase de muestra interior derecha	Desfase del punto de muestra interior situado en el lado derecho. El talud del lado derecho se calcula en la superficie existente entre los puntos de muestra.	Numérico	0.0
Desfase de muestra exterior derecha	Desfase del punto de muestra exterior situado en el lado derecho. El talud del lado derecho se calcula en la superficie existente entre los puntos de muestra.	Numérico	0.0
Dimensión A (mm o pulgadas)	Altura de la barrera desde la base del borde alto de la mediana hasta la parte superior de la barrera.	Numérico, positivo	810 mm 32 pulgadas
Dimensión B (mm o pulgadas)	Como se muestra en el diagrama.	Numérico, positivo	232 mm 9 pulgadas
Dimensión C (mm o pulgadas)	Como se muestra en el diagrama.	Numérico, positivo	59 mm 2 pulgadas
Dimensión D (mm o pulgadas)	Como se muestra en el diagrama.	Numérico, positivo	125 mm 5 pulgadas
Dimensión E (mm o pulgadas)	Como se muestra en el diagrama.	Numérico, positivo	557 mm 22 pulgadas
Dimensión F (mm o pulgadas)	Como se muestra en el diagrama.	Numérico, positivo	178 mm 7 pulgadas

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie existente	Nombre de la superficie que define la carretera existente. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio
Parte superior de la barrera	Se puede usar para asociar la parte superior de la barrera a la elevación de un perfil. La dimensión E puede variar para alcanzar la altura de barrera calculada. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Desfase de inserción izquierda	Se puede usar para calcular el desfase del punto de inserción izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de muestra interior izquierda	Se puede usar para calcular el desfase del punto de muestra interior izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de muestra exterior izquierda	Se puede usar para calcular el desfase del punto de muestra exterior izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de inserción derecha	Se puede usar para calcular el desfase del punto de inserción derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de muestra interior derecha	Se puede usar para calcular el desfase del punto de muestra interior derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de muestra exterior derecha	Se puede usar para calcular el desfase del punto de muestra exterior derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Comportamiento

Los taludes izquierdo y derecho se calculan entre los puntos de muestra de cada lado.

Si no se especifica el perfil de la parte superior de la barrera:

En cada lado, se calcula una línea que se extiende desde los puntos de corte al eje utilizando los taludes calculados a partir de los puntos de muestra.
Si las dos líneas no se encuentran en la misma elevación, el talud de la mediana en el lado más alto se reduce para hacer que se encuentre con el lado más bajo. El ajuste no debe superar la tolerancia de talud.
Si el borde alto se ha ajustado según la tolerancia de talud y los dos lados siguen sin encontrarse, el borde bajo se ajusta hacia arriba. Si el ajuste requerido es mayor que la tolerancia de talud, se sale del subensamblaje sin almacenar puntos, vínculos ni formas.

Si se proporciona un perfil de la parte superior de la barrera como parámetro de objetivo:

Los puntos izquierdo y derecho de la base de la barrera se calculan a partir de la elevación del perfil utilizando las dimensiones de la barrera dadas.
Los taludes entre los puntos de la base de la barrera y los puntos de inserción se calculan.
Si la diferencia entre el talud de la mediana y el talud existente es mayor que la tolerancia de talud en cualquiera de los lados, se sale del subensamblaje sin almacenar puntos, vínculos ni formas.
De lo contrario, la geometría de la mediana y la barrera se añade en función de las posiciones calculadas de los puntos de la base de la barrera con los taludes de la mediana ajustadas para asociarse a los puntos de la base de la barrera.

Parámetros de salida

Ninguno.

Operación en modo de diseño

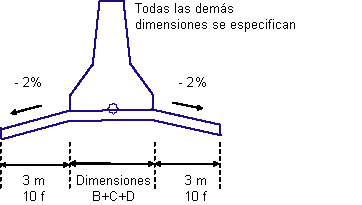

En el modo de diseño, se dibujan una mediana y una barrera con las dimensiones fijas mostradas en el siguiente diagrama. Esta es la misma figura que se dibuja en el modo de diseño para el subensamblaje SuperposiciónMedianaAsimétrica.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P5	ETW	Inicio de la extensión de la mediana en la parte superior de la superposición
P3, P7	ETW_Overlay	Inicio de la extensión de la mediana en la parte inferior de la superposición
Todos los puntos de la barrera	Barrier
L1 - L3	Top	Parte superior expuesta de las capas de superposición
L4 - L8	Overlay
Todos los vínculos de barrera	Barrier
S1	Overlay
S2	Barrier
