Este subensamblaje se parece al subensamblaje IntersecciónCuenca con los siguientes comportamientos adicionales:
La berma es opcional en condiciones de terraplén. Si no se incluye ninguna berma, se añadirá un talud de zona libre y después, un talud en terraplén de intersección.
La anchura de cuneta se puede controlar mediante una alineación opcional. La anchura y la altura de berma se pueden controlar mediante una alineación y un perfil respectivamente. Además, en la opción Colocar material revestido deben incluirse todos los vínculos de los ensamblajes de intersección desde el punto de bisagra a partir de la intersección hasta el terreno existente.
Enlace
El punto de enlace se encuentra en el borde interior del talud interior de cuneta de la cuenca. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Vínculo de intersección | Permite incluir u omitir el vínculo de intersección | Incluir / Omitir | Incluir |
| Berma | Permite incluir u omitir la berma en terraplén | Incluir / Omitir | Omitir |
| Talud interior de cuneta | Talud del vínculo de talud interior de cuneta de la cuenca | Numérico, positivo | 3 (:1) |
| Anchura de talud interior de cuneta | Anchura del talud interior de la cuneta | Numérico, positivo |
1.2 m 4.0 pies |
| Profundidad de cuenca | Profundidad de la parte inferior de la cuenca, desde la parte inferior del vínculo de talud interior de cuneta | Numérico, positivo | 0.0 |
| Talud de cuenca | Talud de los lados de la cuenca | Numérico, positivo | 4 (:1) |
| Anchura de cuenca | Anchura de la cuenca | Numérico, positivo |
1.8 m 6.0 pies |
| Anchura de berma | Anchura de la berma que se utiliza en condiciones de terraplén | Numérico, positivo |
1.8 m 6.0 pies |
| Talud en desmonte | Talud del vínculo de intersección en condiciones de desmonte | Numérico, positivo | 3 (:1) |
| Anchura de zona libre | Anchura de la zona libre antes de añadir el vínculo de terraplén | Numérico, positivo |
6 m 20 pies |
| Talud de zona libre | Talud de la zona libre | Numérico, positivo | 6 (:1) |
| Talud en terraplén | Talud del vínculo de intersección en condiciones de terraplén | Numérico, positivo | 3 (:1) |
| Opción de redondeo | Precisa si redondear el vínculo de intersección en el punto de recepción | Lista de opciones: Ninguno, Circular, Parabólico | Ninguno |
| Redondear por | Precisa el parámetro que debe utilizarse para el redondeo | Lista de opciones: Longitud, Radio | Longitud |
| Parámetro de redondeo | Precisa la longitud del radio | Numérico, positivo |
0.5 m 1.5 pies |
| Triangulación de redondeo | Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo) | Numérico, positivo, entero | 6 |
| Colocar material revestido | Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno. | Cadena | Ninguno |
| Límite 1 del talud | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 1 : 1 |
| Grosor del material 1 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 12 pulgadas |
| Nombre del material 1 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
| Límite 2 del talud 2 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 2:1 |
| Grosor del material 2 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 6 pulgadas |
| Nombre del material 2 | Permite especificar el nombre del material aplicado al revestimiento a lo largo de los vínculos de explanación | Cadena | Revestimiento del talud |
| Límite 3 del talud 3 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 4:1 |
| Grosor del material 3 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 4 pulgadas |
| Nombre del material 3 | Permite especificar el nombre del material aplicado al revestimiento a lo largo de los vínculos de explanación | Cadena | Césped |
| Grosor del material 4 | Precisa el grosor del material que se aplicará en situaciones de talud plano | Numérico, positivo | 6 pulgadas |
| Nombre del material 4 | Precisa el nombre de material que se utilizará en situaciones de talud plano. | Cadena | Gravel |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Alineación de objetivo de cuenca | Se puede utilizar para modificar el valor fijo de anchura de cuenca. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Alineación de objetivo de berma | Esta opción se puede utilizar para modificar el valor fijo de anchura de berma. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Elevación de cuenca | Se puede utilizar para modificar el valor fijo de profundidad de cuenca y asociar la elevación de la cuenca a un perfil Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Perfil de objetivo de berma | Permite modificar la altura de la berma. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta altura: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Parámetros de salida
Ninguno.
Comportamiento

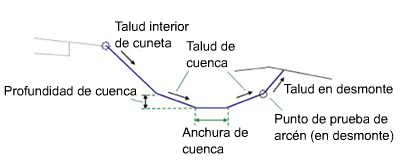

Este subensamblaje construye los vínculos para la cuenca y el talud interior de cuneta de la cuenca a partir del punto de prueba de la cuenca. Si se proporciona un perfil, la anchura del talud interior de cuneta variará para mantener el perfil de la cuenca. Si el punto de prueba de la cuenca está en desmonte, la interceptación de intersección se calculará sobre la superficie de objetivo con el talud en desmonte indicado.
Si está en terraplén y Berma se ha definido con el valor Incluir, se añadirá un vínculo en la parte superior de la berma y la interceptación de intersección se calculará sobre la superficie de objetivo con el talud en terraplén indicado. El vínculo de intersección no se inserta si Omitir vínculo de intersección se establece en verdadero. Si el vínculo en la parte superior de la berma interseca la superficie de objetivo, la sección terminará en la intersección.

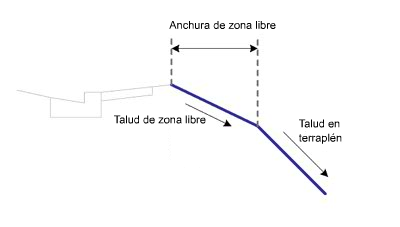

Si está en terraplén y Berma se ha definido con el valor Omitir, se añadirá un vínculo desde el punto de enlace en el talud de zona libre hasta que se alcance la anchura de zona libre. A continuación, se añadirá un vínculo de intersección a la superficie de objetivo en el talud en terraplén especificado. En el caso de que la zona libre se cruce con el terreno existente, se detendrá en ese vértice.
Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.
Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo.Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas cerradas mediante estos materiales se codifican con el nombre del material (Nombre del material 1, Nombre del material 2 o Nombre del material 3).
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja el talud interior de cuneta, las pendientes del talud de cuenca y la parte inferior de la cuenca con los valores de los parámetros de entrada indicados. Los vínculos de condición de desmonte y terraplén se muestran mediante líneas de trazos, con los vínculos de intersección extendidos hacia fuera a lo largo de una anchura de 3 metros o 10 pies con los taludes especificados. Los vínculos de intersección terminan en extremos de cota que apuntan hacia afuera.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P3 | Ditch_In | Parte interior inferior de la cuenca |
| P4 | Ditch_Out | Parte exterior inferior de la cuenca |
| P5 | Hinge, Hinge_Cut | Punto de articulación para la condición de desmonte |
| P6 | Hinge, Hinge_Fill | Punto de articulación para la condición de terraplén |
| P7 | Daylight, Daylight_Cut o Daylight_Fill | Vértice, y vértice para la condición de desmonte o de terraplén |
| Todos los vínculos | Top, Datum | |
| L6 | Top, Datum, Daylight, Daylight_Cut | Vínculo de intersección para sección en desmonte |
| L3 | Cuneta | |
| L1, L2, L4 | Slope_Link | |
| L5 | Bench | |
| L6 | Top, Datum, Daylight, Daylight_Fill | Vínculo de intersección para sección en terraplén |

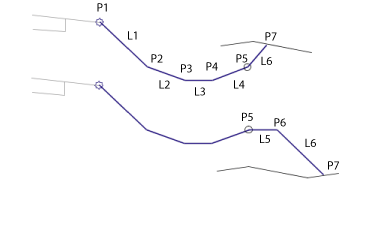

Diagrama de codificación
