Éste es un subensamblaje de uso general para añadir una serie de vínculos conectados.
Se suele utilizar para añadir formas estructurales que no estén previamente definidas como subensamblajes. Se pueden especificar hasta 12 vínculos. Si una forma requiere más de 12 vínculos, se puede utilizar varias veces el subensamblaje VínculoVarios.
Enlace

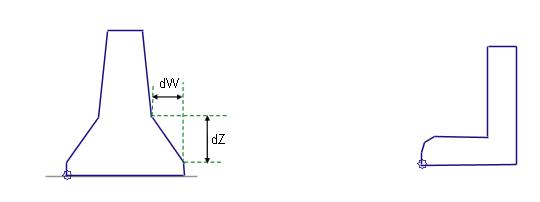

El punto de enlace se encuentra al comienzo del primer vínculo. El subensamblaje reconoce la orientación en la que se inserta. Las anchuras positivas aumentan el desfase desde el punto de enlace en la orientación de inserción.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda / Derecha |
Derecha |
|
Número de vínculos |
Número de vínculos utilizados para dibujar una forma |
Numérico, positivo, entero |
0 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Códigos de punto |
Lista de códigos de punto que se asignará a cada vértice de este subensamblaje |
Cadena separada por comas |
MultiLink_Point |
|
Códigos de forma |
Lista de códigos que se asignará a las formas que cree, si existe alguna, este subensamblaje |
Cadena separada por comas |
MultiLink |
|
dW1 |
+/- anchura del primer vínculo. Las anchuras positivas están en la orientación de inserción. |
Numérico |
0 |
|
dZ1 |
+/- desviación vertical del primer vínculo |
Numérico |
0 |
|
dW2 |
+/- anchura del segundo vínculo |
Numérico |
0 |
|
dZ2 |
+/- desviación vertical del segundo vínculo |
Numérico |
0 |
|
. . . (vínculos 3 – 11) |
. . . |
Numérico |
0 |
|
dW12 |
+/- anchura del 12º vínculo |
Numérico |
0 |
|
dZ12 |
+/- desviación vertical del 12º vínculo |
Numérico |
0 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Se insertan hasta 12 vínculos por orden, con las anchuras y desviaciones verticales indicadas. Las formas no se cierran de forma automática, sino que se debe incluir un vínculo de cierre.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos definidos mediante los parámetros de entrada.
Códigos de punto, vínculo y forma
Los códigos de punto y vínculo son como se especifica en la lista de parámetros de entrada.
Diagrama de codificación
Los puntos se numeran consecutivamente desde el comienzo del primer vínculo, del 1 al 13. Los vínculos se numeran de forma consecutiva, del 1 al 12.
