MedianaNivelaciónConBarrera

Este subensamblaje inserta superficies para definir una mediana de nivelación con barrera New Jersey opcional.

La estructura del pavimento sigue las normas descritas en “Estructura del pavimento en las secciones pavimentadas", en la Ayuda de AutoCAD Civil 3D.

Enlace

El punto de enlace se encuentra en el centro de la mediana en la superficie de la rasante. Este componente se inserta simultáneamente en los lados izquierdo y derecho.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Talud izquierdo	Talud de la superficie de la mediana izquierda	Lista de selección	- 2%
Talud derecho	Talud de la superficie de la mediana derecha	Lista de selección	- 2%
Incluir barrera	El valor Verdadero muestra la barrera New Jersey. El valor Falso omite la barrera.	Lista de selección	Incluir barrera
Anchura izquierda	Anchura desde el eje de la mediana hasta el borde izquierdo de la mediana	Numérico, positivo	1.2 m 4.0 pies
Anchura derecha	Anchura desde el eje de la mediana hasta el borde derecho de la mediana	Numérico, positivo	1.2 m 4.0 pies
Carril izquierdo - Usar peralte	Precisa el uso del talud de peralte para el carril izquierdo	Lista de selección: Sí No	Sí
Talud izquierdo por defecto	Precisa el talud por defecto del carril izquierdo, si no se ha especificado el talud de peralte	Numérico	- 2%
Carril derecho - Usar peralte	Precisa el uso del talud de peralte para el carril derecho	Lista de selección: Sí No	Sí
Talud derecho por defecto	Precisa el talud por defecto del carril derecho, si no se ha especificado el talud de peralte	Numérico	- 2%
Orientación de talud de arcén	Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo.	Lista de selección: Fuera del bombeo Hacia el bombeo	Fuera del bombeo
Profundidad de pavimento1	Grosor de la capa Pavimento1; cero para omitir	Numérico, positivo	0.025 m 0.083 pies
Profundidad de pavimento2	Grosor de la capa Pavimento2; cero para omitir	Numérico, positivo	0.025 m 0.083 pies
Profundidad base	Grosor de la capa base	Numérico, positivo	0.100 m 0.333 pies
Profundidad de sub-base	Grosor de la capa sub-base	Numérico, positivo	0.300 m 1.0 pies
Dimensión A (mm o pulgadas)	Altura de la barrera en el centro de la mediana	Numérico, positivo	810 mm 32 pulgadas

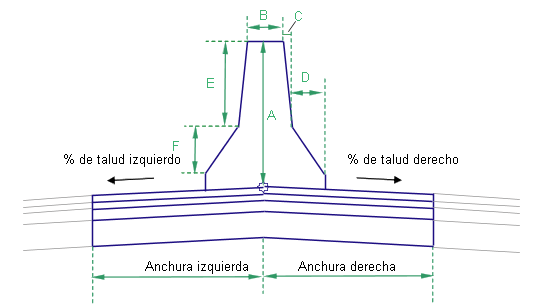

Dimensión B (mm o pulgadas)	Como se muestra en el diagrama	Numérico, positivo	232 mm 9 pulgadas
Dimensión C (mm o pulgadas)	Como se muestra en el diagrama	Numérico, positivo	59 mm 2 pulgadas
Dimensión D (mm o pulgadas)	Como se muestra en el diagrama	Numérico, positivo	125 mm 5 pulgadas
Dimensión E (mm o pulgadas)	Como se muestra en el diagrama	Numérico, positivo	557 mm 22 pulgadas
Dimensión F (mm o pulgadas)	Como se muestra en el diagrama	Numérico, positivo	178 mm 7 pulgadas

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Anchura izquierda	Se puede usar para modificar el valor fijo de la anchura izquierda y asociar el borde izquierdo de la mediana a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Anchura derecha	Se puede usar para modificar el valor fijo de la anchura derecha y asociar el borde derecho de la mediana a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)
% talud izquierdo	% de talud del lado izquierdo de la mediana	Numérico
% talud derecho	% de talud del lado derecho de la mediana	Numérico

Parámetro

Descripción

Tipo

Eje de rotación de peralte

Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro.

Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.

Estático (descripción)

% talud izquierdo

% de talud del lado izquierdo de la mediana

Numérico

% talud derecho

% de talud del lado derecho de la mediana

Numérico

Comportamiento

Los vínculos de la estructura del pavimento se insertan hacia fuera a la izquierda y la derecha del punto de enlace para las anchuras y los taludes dados. Si el valor de Incluir barrera es Verdadero, se inserta simétricamente una barrera New Jersey en torno al eje de la mediana. Si las alineaciones se proporcionan como parámetros de objetivo para las anchuras derecha e izquierda, las anchuras se ajustan para asociarse a los desfases de alineación de cada P.K. existente a lo largo de la obra lineal.

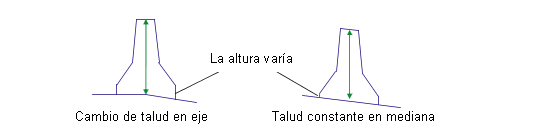

Si la mediana está en peralte con un único talud constante en toda su longitud, la parte superior de la barrera se inclina para coincidir con el talud de la mediana. De lo contrario, la parte superior de la barrera permanece horizontal. En todos los casos, la altura de la barrera (Dimensión A) permanece constante en el eje de la barrera.

Admisión del eje de rotación de peralte

Este subensamblaje utiliza solamente los tipos de carretera cuyo método de giro sea Bordes de mediana y el tratamiento de la mediana sea Mantener la forma de mediana. Si este subensamblaje se utiliza con cualquier método de giro o bien con Mediana distorsionada, generará un resultado equivalente a Bordes de mediana con Mantener la forma de mediana.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra todos los vínculos del pavimento utilizando los parámetros de entrada de anchura y profundidad con un talud del -2%. Si Incluir barrera tiene el valor Verdadero, la barrera se muestra con las dimensiones dadas.

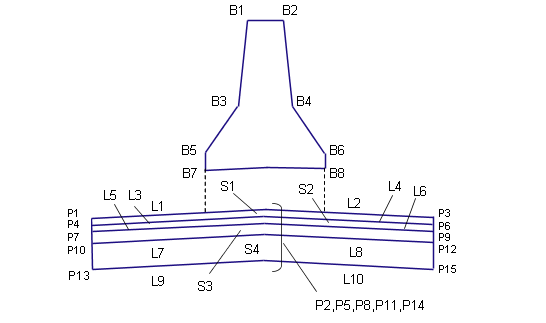

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
Todos los puntos de la barrera	Barrier	Todos los puntos de la barrera de hormigón
P1, P3	ETW	Borde interior de carril en rasante
P2	Bombeo	Bombeo de la mediana en la rasante
P4, P6	ETW_Pave1	Borde de la calzada en Pavimento1
P5	Crown_Pave1	Bombeo en Pavimento1
P7, P9	ETW_Pave2	Borde de la calzada en Pavimento2
P8	Crown_Pave2	Bombeo en Pavimento2
P10, P12	ETW_Base	Borde de la calzada en Base
P11	Crown_Base	Bombeo en Base
P13, P15	ETW_Sub	Borde de la calzada en la sub-base
P14	Crown_Sub	Bombeo en Sub-base
L1, L2	Top, Pave
L3, L4	Pave1
L5, L6	Pave2
L7, L8	Base
L9, L10	Subbase Datum
Todos los vínculos de barrera	Barrier
S1	Pave1	Área entre rasante y pavimento1
S2	Pave2	Área entre pavimento1 y pavimento2
S3	Base	Área entre pavimento2 y base
S4	Subbase	Área entre Base y Sub-base
S5	Barrier	Forma definida por la barrera.
