IntersecciónCuenca

Este subensamblaje inserta vínculos para crear una cuenca y un talud de intersección en desmonte para una condición de desmonte, o bien una cuenca, una berma y un talud en terraplén para una condición de terraplén.

En los casos en que el modelo de obra lineal deba dejarse en un estado incompleto, se puede omitir el vínculo de intersección final. Por ejemplo, para que las superficies de explanación de propiedades adyacentes se puedan asociar al punto de articulación sobre la carretera sin completar.

También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).

Enlace

El punto de enlace se encuentra en el borde interior del talud interior de cuneta de la cuenca. Este componente se puede enlazar al lado izquierdo o al derecho.

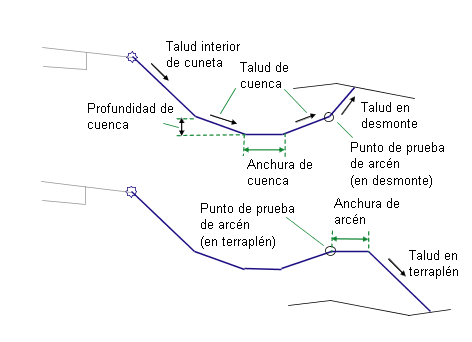

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Vínculo de intersección	Permite incluir u omitir el vínculo de intersección.	Incluir / Omitir	Incluir
Talud interior de cuneta	Talud del vínculo de talud interior de cuneta de la cuenca	Numérico, positivo	3 (:1)
Anchura de talud interior de cuneta	Anchura del talud interior de la cuneta	Numérico, positivo	1.2 m 4.0 pies
Profundidad de cuenca	Profundidad de la parte inferior de la cuenca, desde la parte inferior del vínculo de talud interior de cuneta	Numérico, positivo	0.0
Talud de cuenca	Talud de los lados de la cuenca	Numérico, positivo	4 (:1)
Anchura de cuenca	Anchura de la cuenca	Numérico, positivo	1.8 m 6.0 pies
Anchura de berma	Anchura de la berma que se utiliza en condiciones de terraplén	Numérico, positivo	1.8 m 6.0 pies
Talud en desmonte	Talud del vínculo de intersección en condiciones de desmonte	Numérico, positivo	3 (:1)
Talud en terraplén	Talud del vínculo de intersección en condiciones de terraplén	Numérico, positivo	3 (:1)
Opción de redondeo	Precisa redondear el vínculo de intersección en el punto de recepción	Cadena	Ninguno
Redondear por	Precisa el parámetro que debe utilizarse para el redondeo	Cadena	Longitud
Parámetro de redondeo	Precisa el valor de la longitud del radio	Numérico, positivo	1.500 pies
Triangulación de redondeo	Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo)	Numérico, positivo	6
Colocar material revestido	Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno.	Cadena	Ninguno
Límite 1 del talud	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	1 : 1
Grosor del material 1	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	12 pulgadas
Nombre del material 1	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 2 del talud 2	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	2:1
Grosor del material 2	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	6 pulgadas
Nombre del material 2	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 3 del talud 3	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	4:1
Grosor del material 3	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	4 pulgadas
Nombre del material 3	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Césped

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Elevación de cuenca	Esta opción se puede utilizar para modificar el valor fijo de profundidad de cuenca y asociar la elevación de la cuenca a un perfil (o a otro tipo de objeto). Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje construye los vínculos para la cuenca y su talud interior de cuneta a partir del punto de prueba de la cuenca. Si se indica un perfil, la anchura del talud interior de cuneta cambiará para mantener el perfil de la cuenca mientras que la profundidad de cuenca permanecerá constante. Si el punto de prueba de la cuenca está en desmonte, la interceptación de intersección se calculará sobre la superficie de objetivo con el talud en desmonte indicado. Si está en terraplén, se añadirá un vínculo en la parte superior de la berma y la interceptación de intersección se calculará sobre la superficie de objetivo con el talud en terraplén indicado. El vínculo de intersección no se inserta si Omitir vínculo de intersección se establece en verdadero. Si el vínculo en la parte superior de la berma interseca la superficie de objetivo, la sección terminará en la intersección.

Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.

Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.

Nota:

En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el talud interior de cuneta, las pendientes del talud de cuenca y la parte inferior de la cuenca con los valores de los parámetros de entrada indicados. Los vínculos de condición de desmonte y terraplén se muestran mediante líneas de trazos, con los vínculos de intersección extendidos hacia afuera a lo largo de una anchura de 3 metros o 10 pies con los taludes especificados. Los vínculos de intersección terminan en extremos de cota que apuntan hacia afuera.

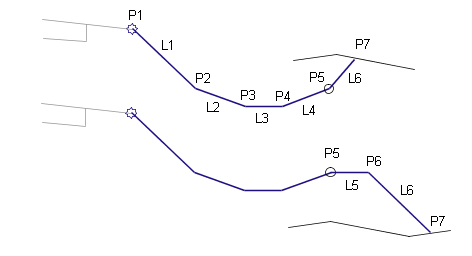

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P3	Ditch_In	Parte interior inferior de la cuenca
P4	Ditch_Out	Parte exterior inferior de la cuenca
P5	Hinge Hinge_Cut	Punto de articulación para la condición de desmonte
P6	Hinge Hinge_Fill	Punto de articulación para la condición de terraplén
P7	Daylight Daylight_Cut o Daylight_Fill	Vértice, y vértice para la condición de desmonte o de terraplén
Todos los vínculos	Top Datum
L6	Top Datum Daylight Daylight_Cut	Vínculo de intersección para sección en desmonte
L6	Top Datum Daylight Daylight_Fill	Vínculo de intersección para sección en terraplén
