PeralteInteriorCarrilMultiCapa

Este subensamblaje es similar al subensamblaje CarrilInteriorPeralte. No obstante, existen capas adicionales en este subensamblaje y la capa inferior no sigue el mismo talud que la rasante. En su lugar, está controlada por una altura interior y otra exterior.

Enlace

El punto de enlace se encuentra en el borde interior del carril sobre la superficie de la rasante. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro Descripción Tipo Valor por defecto
Lado Precisa en qué lado se coloca el subensamblaje Izquierda / Derecha Derecha
Punto de bombeo en el interior Permite especificar que el borde interior de la calzada se codifique como Bombeo. Sí / No No
Anchura Anchura del carril desde el desfase del borde interior hasta el del borde exterior Numérico, positivo

3.6 m

12.0 pies

% talud por defecto Porcentaje de talud por defecto para el carril que se utilizará cuando no se haya definido el talud de peralte de la alineación Numérico -2.0
Talud de peralte Especifica el talud de peralte que se va a aplicar al carril. Lista de selección PorDefecto
Orientación de talud Especifica si el pavimento se encuentra hacia el bombeo o fuera del bombeo. Lista de selección Fuera del bombeo
Profundidad de pavimento1 Grosor de la capa de pavimento1 (cero para omitir) Numérico, no negativo

0.025 m

0.083 pies

Profundidad de pavimento2 Grosor de la capa de pavimento2 (cero para omitir) Numérico, no negativo

0.025 m

0.083 pies

Profundidad de pavimento3 Grosor de la capa de pavimento3 (cero para omitir) Numérico, no negativo

0.025 m

0.083 pies

Profundidad de base1 Grosor de la capa base1 (cero para omitir) Numérico, no negativo

0.100 m

0.333 pies

Profundidad de base2 Grosor de la capa base2 (cero para omitir) Numérico, no negativo

0.100 m

0.333 pies

Profundidad de base3 Grosor de la capa base3 (cero para omitir) Numérico, no negativo

0.100 m

0.333 pies

Profundidad de sub-base1 Grosor de la capa sub-base (cero para omitir) Numérico, no negativo

0.300 m

1.0 pies

Profundidad de sub-base2 Grosor de la capa sub-base (cero para omitir) Numérico, no negativo

0.300 m

1.0 pies

Profundidad interior de sub-base3 Grosor de la capa sub-base3 en el punto de enlace (cero para omitir) Numérico, no negativo

0.300 m

1.0 pies

Profundidad exterior de sub-base3 Grosor de la capa sub-base3 en la arista de la calzada (cero para omitir) Numérico, no negativo

0.300 m

1.0 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro Tipo Estado
Anchura Se puede utilizar para modificar el valor fijo de anchura de carril y asociar el borde del carril a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. Opcional
Elevación exterior Se puede utilizar para modificar el talud normal de carril y asociar el borde exterior del carril de circulación a la elevación de un perfil Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. Opcional

Parámetros de salida

Parámetro Descripción Tipo
Anchura de carril Anchura del carril Numérico
% talud de carril Porcentaje de talud del carril Numérico

Comportamiento

Este subensamblaje se inserta en la parte del punto de enlace especificada. Todos los vínculos siguen el talud especificado para el vínculo superior L1, con la excepción de L10. El vínculo L10 está determinado por la profundidad interior de sub-base3 y la profundidad exterior de sub-base3. Las capas de pavimento1 y pavimento2 de este subensamblaje admiten una extensión opcional de las anchuras de capa. Los demás comportamientos de este subensamblaje son iguales a los del subensamblaje CarrilInteriorPeralte existente.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra los vínculos definidos mediante los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma Códigos Descripción
P1 ETW Borde de la calzada sobre la rasante
P1 Bombeo Punto de bombeo sobre la rasante (opcional)
P2 Lane Borde exterior del carril sobre la rasante
P3 ETW_Pave1 Borde de la calzada sobre la capa de pavimento1
P3 Crown_Pave1 Punto de bombeo en la capa Pavimento1 (opcional)
P4 Lane_Pave1 Borde exterior del carril sobre la capa de pavimento1
P5 ETW_Pave2 Borde de la calzada sobre la capa de pavimento2
P5 Crown_Pave2 Punto de bombeo en la capa Pavimento2 (opcional)
P6 Lane_Pave2 Borde exterior del carril sobre la capa de pavimento2
P7 Crown_Pave3 Punto de bombeo en la capa Pavimento3 (opcional)
P8 Lane_Pave3 Borde exterior del carril sobre la capa de pavimento3
P9 ETW_Base1 Borde de la calzada del carril sobre la capa base1
P9 Crown_Base1 Punto de bombeo en la capa base1 (opcional)
P10 Lane_Base1 Borde exterior del carril sobre la capa base1
P11 ETW_Base2 Borde de la calzada del carril sobre la capa base2
P11 Crown_Base2 Punto de bombeo en la capa base2 (opcional)
P12 Lane_Base2 Borde exterior del carril sobre la capa base2
P13 ETW_Base3 Borde de la calzada del carril sobre la capa base3
P13 Crown_Base3 Punto de bombeo en la capa base3 (opcional)
P14 Lane_Base3 Borde exterior del carril sobre la capa base3
P15 ETW _Sub1 Borde de la calzada del carril sobre la capa sub-base1
P15 Crown_Sub1 Punto de bombeo en la capa sub-base1 (opcional)
P16 Lane_Sub1 Borde exterior del carril sobre la capa sub-base1
P17 ETW _Sub2 Borde de la calzada del carril sobre la capa sub-base2
P17 Crown_Sub2 Punto de bombeo en la capa sub-base2 (opcional)
P18 Lane_Sub2 Borde exterior del carril sobre la capa sub-base2
P19 ETW _Sub3 Borde de la calzada del carril sobre la capa sub-base3
P19 Crown_Sub3 Punto de bombeo en la capa sub-base3 (opcional)
P20 Lane_Sub3 Borde exterior del carril sobre la capa sub-base3
L1 Top, Pave Superficie de la rasante
L2 Pave1
L3 Pave2
L4 Pave3
L5 Base1
L6 Base2
L7 Base3
L8 Subbase1
L9 Subbase2
L10 SubBase3 Datum Superficie de sub-base
S1 Pave1
S2 Pave2
S3 Pave3
S4 Base1
S5 Base2
S6 Base3
S7 Subbase1
S8 Subbase2
S9 Subbase3

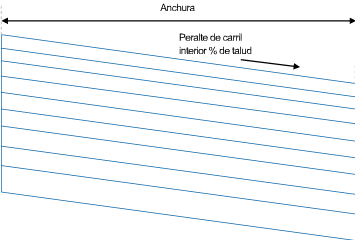

Diagrama de codificación
