VínculoDesfaseYTalud

Éste es un subensamblaje de uso general para conectar un vínculo desde el punto de enlace hasta un desfase especificado con un talud indicado.

Una alineación se puede sustituir por el desfase y un perfil por el talud.

Enlace

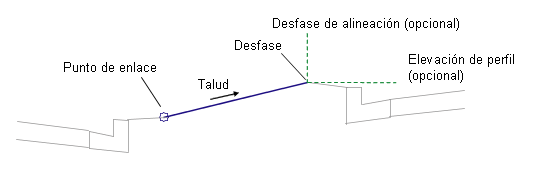

El punto de enlace se encuentra al comienzo del vínculo. La dirección del vínculo viene determinada por la ubicación del desfase y el talud dados.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Desfase desde línea base	+/- desfase del final del vínculo. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, véase "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D.	Numérico	10.0 m 33.0 pies
Usar talud de peralte	Especifica el uso de talud de peralte.	Lista de selección	No
Orientación de talud	Especifica si el vínculo se encuentra fuera del bombeo o hacia el bombeo.	Lista de selección	Fuera del bombeo
Talud	Porcentaje de talud del vínculo. Los taludes negativos son descendentes en la orientación de inserción.	Numérico, pendiente/talud	2 (%), (o 2:1)
Códigos de punto	Lista de códigos de superficie que se asignarán al borde exterior del vínculo	Cadena separada por comas	P2
Códigos de vínculo	Lista de códigos que se asignarán al vínculo	Cadena separada por comas	Top, Datum
Omitir vínculo	Este parámetro añade o elimina el vínculo de la superficie.	Sí\No	No
Utilizar peralte	Especifica que se debe usar el talud de peralte para el arcén	Lista de selección: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior, e) Ninguno	Ninguno

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Desfase	Se puede utilizar para modificar el valor fijo de desfase y asociar el final del vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Talud	Se puede utilizar para modificar el valor fijo de talud y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Desfase inicial	+/- desfase del comienzo del vínculo	Numérico
Elevación inicial	Elevación del comienzo del vínculo	Numérico
Desfase final	+/- desfase del final del vínculo	Numérico
Elevación final	Elevación del final del vínculo	Numérico

Comportamiento

Se añade un vínculo desde el punto de enlace hasta el desfase indicado con el talud dado.

Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede definir con los siguientes valores: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior o e) Ninguno. Ninguno es el valor por defecto.

Si el valor de desfase de entrada es un número negativo y se ha especificado un talud de peralte (el parámetro Usar talud de peralte no se ha definido en Ninguno), se utilizarán los valores del carril o del arcén del lado izquierdo. En cambio, si el valor de desfase es positivo, se usarán los valores del peralte del lado derecho.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el vínculo calculado a partir de los parámetros de desfase y talud indicados.

Códigos de punto, vínculo y forma

Ninguno.
