Este subensamblaje se utiliza cuando es posible que un talud de intersección en desmonte o terraplén tenga más de una intersección con la superficie de objetivo.
Un parámetro de entrada determina qué interceptación se utiliza.
También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).
Enlace
El punto de enlace se encuentra en el punto de articulación del vínculo de intersección. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda / Derecha |
Derecha |
|
Talud en desmonte |
Talud de intersección normal en condiciones de desmonte |
Numérico, positivo |
4 (:1) |
|
Talud en terraplén |
Talud de intersección normal en condiciones de terraplén |
Numérico, positivo |
4 (:1) |
|
Número de interceptación |
Número de la interceptación que se guarda. Si el valor de la opción Número de interceptación es mayor que el número real de interceptaciones, se utiliza la interceptación mayor que se haya encontrado |
Numérico, positivo, entero |
10 |
|
Opción de redondeo |
Precisa redondear el vínculo de intersección en el punto de recepción |
Cadena |
Ninguno |
|
Redondear por |
Precisa el parámetro que debe utilizarse para el redondeo |
Cadena |
Longitud |
|
Parámetro de redondeo |
Precisa el valor de la longitud del radio |
Numérico, positivo |
1.500 pies |
|
Triangulación de redondeo |
Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo) |
Numérico, positivo |
6 |
|
Colocar material revestido |
Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno. |
Cadena |
Ninguno |
|
Límite 1 del talud |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
1 : 1 |
|
Grosor del material 1 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
12 pulgadas |
|
Nombre del material 1 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Revestimiento del talud |
|
Límite 2 del talud 2 |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
2:1 |
|
Grosor del material 2 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
6 pulgadas |
|
Nombre del material 2 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Revestimiento del talud |
|
Límite 3 del talud 3 |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
4:1 |
|
Grosor del material 3 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
4 pulgadas |
|
Nombre del material 3 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Césped |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Superficie de intersección |
Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. |
Obligatorio |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase de intersección |
Desfase del vértice |
Numérico |
|
Elevación de intersección |
Elevación del vértice |
Numérico |
Comportamiento

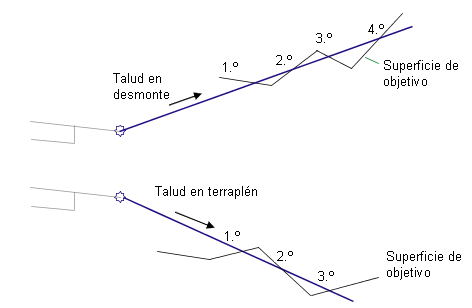

Este subensamblaje intenta encontrar todos los vértices posibles para la condición de talud en desmonte. Si se encuentran uno o varios vértices, se ordenarán y numerarán por desfase creciente desde el punto de articulación. El vínculo de intersección finaliza en el punto que coincide con el valor de Número de interceptación. Si el número de interceptación es mayor que el número de interceptaciones encontradas, se utilizará la última interceptación encontrada.
Si no se encuentran vértices para la condición de desmonte, el proceso se repite para la condición de terraplén.
Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.
Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra las soluciones de desmonte y terraplén con líneas de trazos que se extienden hacia afuera a lo largo de una distancia de 3 metros o 10 pies. Los vínculos de intersección terminan en extremos de cota que apuntan hacia afuera.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P1 |
Hinge Hinge_Cut o Hinge_Fill |
Punto de articulación, para la condición de desmonte o de terraplén |
|
P2 |
Daylight Daylight_Cut o Daylight_Fill |
Vértice, y vértice para la condición de desmonte o de terraplén |
|
L1 |
Top Datum Daylight Daylight_Cut |
Vínculo de intersección para sección en desmonte |
|
L1 |
Top Datum Daylight Daylight_Fill |
Vínculo de intersección para sección en terraplén |

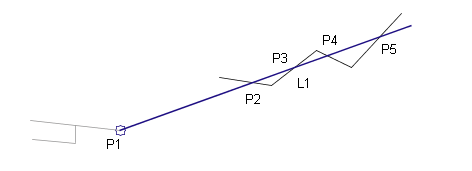

Diagrama de codificación
