Este subensamblaje permite crear una estructura de pavimento simple con códigos de forma, vínculo y punto que puede definir el usuario.
Es posible utilizar este subensamblaje como un carril o arcén mediante los parámetros de peralte del talud. La anchura y la elevación del borde exterior pueden calcularse en función de una alineación y perfil opcionales. Este subensamblaje puede estar apilado debajo de otro para formar varias capas o empalmado lado a lado para formar varios carriles con o sin discontinuidades de pendiente. Si varios subensamblajes EstructuraGenéricaPavimento se encuentran apilados, el talud inferior puede utilizarse como talud superior de las capas posteriores. De modo opcional, la anchura de la parte inferior del subensamblaje posterior puede asignarse como la anchura del subensamblaje anterior.
Enlace
El punto de enlace se encuentra en el borde superior interior de la estructura de pavimento.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado | Indica hacia qué lado se inserta el subensamblaje. | Izquierda / Derecha | Derecha |
| Anchura | Anchura del subensamblaje. | Numérico, positivo | 3.6 m 12.0 pies |
| Cambiar anchura | Permite especificar la anchura adicional opcional que se añadirá. | Numérico, positivo | 0.2 m 0.67 pies |
| Talud transversal por defecto | Talud por defecto del vínculo superior, cuando no se especifica el talud de peralte de la alineación. | Numérico | -2% |
| Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. | Lista de opciones: No, Talud de carril exterior, Talud de carril interior, Talud de arcén exterior, Talud de arcén interior | No |
| Orientación de talud | Especifica si el pavimento se encuentra hacia el bombeo o fuera del bombeo. | Lista de selección | Fuera del bombeo |
| Profundidad | Profundidad desde el vínculo superior hasta el inferior del subensamblaje. | Numérico, positivo | 0.2 m 0.67 pies |
| Desviar cara vertical exterior | Permite indicar la desviación de la cara vertical exterior del talud especificado. | Booleano Sí/No | No |
| Talud de borde exterior | Permite especificar el talud del borde exterior si no se selecciona que sea vertical. | Numérico | 1:1 |
| Códigos de punto SuperiorInterior | Permite especificar los códigos de punto en el punto interior del vínculo superior. | Cadena | |
| Códigos de punto SuperiorExterior | Permite especificar los códigos de punto en el punto exterior del vínculo superior. | Cadena | |
| Códigos de punto InferiorExterior | Permite especificar los códigos de punto en el punto exterior del vínculo inferior. | Cadena | |
| Códigos de punto InferiorInterior | Permite especificar los códigos de punto en el punto interior del vínculo inferior. | Cadena | |
| Códigos de vínculo superior | Permite especificar los códigos del vínculo superior. | Cadena | |
| Códigos de vínculo inferior | Especifica los códigos del vínculo superior. | Cadena | |
| Códigos de vínculo derecho | Especifica los códigos del vínculo derecho. | Cadena | |
| Códigos de vínculo izquierdo | Especifica los códigos del vínculo izquierdo. | Cadena | |
| Códigos de forma | Permite especificar los códigos de la forma cerrada de la estructura. | Cadena |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Anchura | Se puede utilizar para modificar la anchura fija y asociar el punto del vínculo superior que define la "anchura" a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Elevación de borde | Se puede utilizar para modificar el talud fijo y asociar el punto del vínculo superior que define la "anchura" a un perfil de desfase. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
| Lado | Indica hacia qué lado se inserta el subensamblaje. | Izquierda / Derecha |
| Anchura superior | Anchura total del vínculo superior, incluida la anchura de cambio real. | Numérico, positivo |
| Anchura inferior | Anchura inferior total de la estructura de pavimento, incluida la anchura de cambio y la anchura producida por la desviación de la cara exterior. | Numérico, positivo |
| Profundidad | Profundidad desde el vínculo superior hasta el inferior | Numérico, positivo |
| Talud transversal | Talud transversal de la estructura. | Numérico |
Comportamiento
Este subensamblaje genera un subensamblaje estructural que permite especificar distintos parámetros. El usuario puede definir todos los puntos, vínculos y códigos de forma según convenga. Además, este subensamblaje puede obtener los taludes a partir de un parámetro de objetivo (perfil) o del peralte especificado en la alineación. También puede asignar la anchura a partir de un desfase de alineación.
Mientras se define un ensamblaje, es posible asignar la anchura del subensamblaje anterior (indicado arriba), además de un cambio de anchura en el subensamblaje, de manera que sea posible la creación de capas escalonadas.
Operación en modo de diseño
En modo de diseño, el subensamblaje dibuja el carril mediante los valores de parámetro de entrada.
Códigos de punto, vínculo y forma
Ninguno.

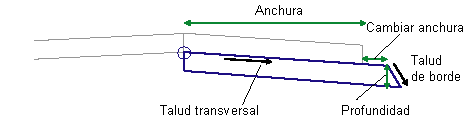

Diagrama de codificación
