CarrilBásico

Este subensamblaje crea un carril simple.

Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utilizan para el modelado simple de carreteras, así como para los aprendizajes y la formación.

Enlace

El punto de enlace se encuentra en el borde interior del carril, sobre la rasante.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Anchura	Anchura del carril	Numérico, positivo	3.6 m 12.0 pies
Profundidad	Profundidad desde la rasante hasta la sub-base	Numérico, positivo	0.2 m 0.67 pies
% talud	Porcentaje de talud del carril	Numérico	-2%

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Parámetro	Descripción	Tipo
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha
Anchura	Anchura del carril	Numérico, positivo
Profundidad	Profundidad desde la rasante hasta la sub-base	Numérico, positivo
% talud	Porcentaje de talud del carril	Numérico

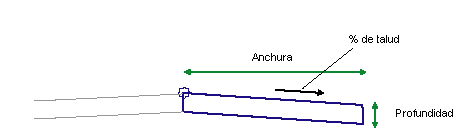

Comportamiento

El subensamblaje construye una superficie de rasante y sub-base, cerrada por vínculos verticales en ambos extremos. El carril se inserta hacia afuera desde el punto de enlace de acuerdo con la anchura, la profundidad y el talud que se han precisado.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el carril con los parámetros de entrada.

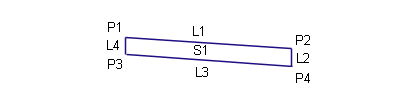

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Códigos	Descripción
P1	Bombeo	Bombeo de la carretera sobre la rasante
P2	ETW	Borde de la calzada sobre la rasante
P3	Crown_Subbase	Bombeo de la carretera sobre la sub-base
P4	ETW_Subbase	Borde de la calzada en la sub-base
L1	Top, Pave	Rasante pavimentada
L3	Datum, Subbase	Sub-base
S1	Pave1
