Este subensamblaje es una utilidad con finalidad general que permite extender un vínculo con un talud dado hasta que alcanza una elevación o un perfil definidos.
Enlace
El punto de enlace se encuentra en el borde interior del vínculo. Este subensamblaje se puede insertar en la dirección izquierda o derecha con respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda/Derecha |
Derecha |
| Usar talud de peralte |
Especifica el uso de talud de peralte. |
Lista de selección | No |
| Orientación de talud |
Especifica si el vínculo se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección | Fuera del bombeo |
|
Talud |
% o relación de talud del vínculo. Los taludes negativos son descendentes en la orientación de inserción. |
Numérico, positivo |
2 (%), (o 2:1) |
|
Elevación objetivo |
Valor de la elevación hasta la que se va a extender el vínculo con el talud dado |
Numérico |
0.0 |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí\No |
No |
|
Utilizar peralte |
Especifica que se debe usar el talud de peralte para el arcén |
Lista de selección: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior, e) Ninguno |
Ninguno |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Elevación objetivo |
Se puede usar para modificar el valor fijo de la elevación objetivo y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento
Se añade un vínculo desde el punto de enlace en la orientación de inserción con el talud dado hasta que alcanza la elevación o el perfil objetivo. El valor del talud se aplica en dirección ascendente si la elevación objetivo se encuentra por encima del punto de enlace. De lo contrario, se utiliza un talud negativo.
Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede definir con los siguientes valores: a) Talud de arcén exterior, b) Talud de arcén interior, c) Carril exterior, d) Carril interior o e) Ninguno. Ninguno es el valor por defecto.
Operación en modo de diseño
Códigos de punto, vínculo y forma
Ninguno.

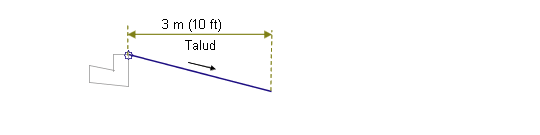

Diagrama de codificación
