Este subensamblaje inserta una solución de intersección que utilizará un talud típico siempre que la intersección se encuentre dentro de los límites de la servidumbre de paso.
Si el talud típico no se encuentra dentro de estos límites, se utilizará un talud más empinado. Si aun así, el talud más empinado no se sitúa dentro de los límites, el usuario dispondrá de opciones para controlar el comportamiento.
Enlace
El punto de enlace se encuentra en el borde interior del primer vínculo. Este subensamblaje se enlaza normalmente al borde del arcén.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Desfase de servidumbre de paso desde línea base | +/- desfase del límite de servidumbre de paso desde la línea base | Numérico |
3.0 m 10.0 pies |
| Talud en terraplén típico | Talud en terraplén que se utilizará normalmente | Numérico, positivo | 4 (:1) |
| Talud en terraplén máximo | Talud en terraplén que se va a utilizar si la intersección supera el límite de la servidumbre de paso | Numérico, positivo | 2 (:1) |
| Talud en desmonte típico | Talud en desmonte que se utilizará normalmente | Numérico, positivo | 4 (:1) |
| Talud en desmonte máximo | Talud en desmonte que se va a utilizar si la intersección supera el límite de la servidumbre de paso | Numérico, positivo | 2 (:1) |
| Mantener talud | Precisa qué se hará si el talud continúa más allá del desfase de servidumbre de paso. Las opciones posibles son: Mantener talud máximo, Modificar talud máximo. | Lista | Mantener talud máximo |
| Opción de redondeo | Precisa redondear el vínculo de intersección en el punto de recepción. | Lista de opciones: Ninguno, Circular, Parabólico | Ninguno |
| Redondear por | Precisa el parámetro que debe utilizarse para el redondeo | Lista de opciones: Longitud, Radio | Longitud |
| Parámetro de redondeo | Precisa la longitud del radio | Numérico, positivo | 0.5 m |
| Triangulación de redondeo | Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo) | Numérico, positivo, entero | 6 |
| Colocar material revestido | Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar Todos los vínculos o Ninguno. | Cadena | Ninguno |
| Límite 1 del talud | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 1 : 1 |
| Grosor del material 1 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 12 pulgadas |
| Nombre del material 1 | Permite especificar el nombre del material aplicado al revestimiento a lo largo de los vínculos de explanación | Cadena | Revestimiento del talud |
| Límite 2 del talud 2 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 2:1 |
| Grosor del material 2 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 6 pulgadas |
| Nombre del material 2 | Permite especificar el nombre del material aplicado al revestimiento a lo largo de los vínculos de explanación | Cadena | Revestimiento del talud |
| Límite 3 del talud 3 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 4:1 |
| Grosor del material 3 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 4 pulgadas |
| Nombre del material 3 | Permite especificar el nombre del material aplicado al revestimiento a lo largo de los vínculos de explanación | Cadena | Césped |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Tipo | Estado |
|---|---|---|
| Desfase de servidumbre de paso | Se puede utilizar para modificar el valor fijo de desfase de servidumbre de paso y asociar dicho desfase de servidumbre de paso a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Parámetros de salida
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Desfase de intersección | Desfase del vértice | Numérico | Desfase de intersección |
| Elevación de intersección | Elevación del vértice | Numérico | Elevación de intersección |
Comportamiento
Este subensamblaje se inserta a la izquierda del punto de enlace en el caso de que se haya especificado un valor negativo para el desfase de servidumbre de paso; o si se ha indicado un desfase de alineación de servidumbre de paso que se encuentra a la izquierda de la línea base de control. Si el parámetro de desfase de servidumbre de paso posee un valor positivo, la intersección se insertará en el lado derecho. Si el valor es negativo, se insertará a la izquierda.
Existen tres casos lógicos para este subensamblaje, tal y como muestran las siguientes ilustraciones.

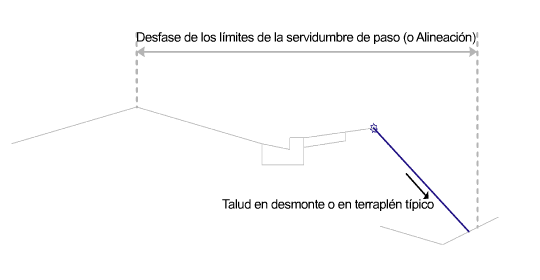

El caso 1 se muestra en la ilustración incluida a continuación.
El talud de intersección típico permite que el punto de recepción se encuentre dentro del límite de desfase especificado mediante un valor numérico o por su ubicación de alineación.

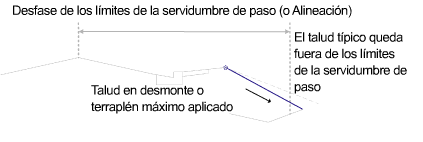

El caso 2 se representa en la siguiente ilustración.
El talud de intersección típico obliga a que el punto de recepción se encuentre fuera del límite de desfase especificado mediante un valor numérico o por su ubicación de alineación. Si el parámetro de entrada Mantener talud se define en Mantener talud máximo, el talud se incrementará hasta su valor máximo. En este punto, se mantiene el talud máximo y el punto de recepción estará más allá del límite de servidumbre de paso.

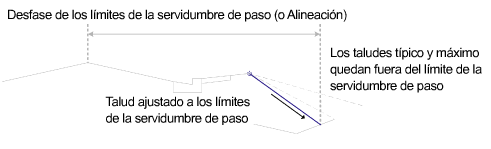

El caso 3 se representa en la siguiente ilustración.
El talud de intersección típico obliga a que el punto de recepción se encuentre fuera del límite de desfase especificado mediante un valor numérico o por su ubicación de alineación. Si el parámetro de entrada Mantener talud se define en Modificar talud máximo, se ignorarán las restricciones de talud y el punto de recepción se situará en la ubicación de desfase de servidumbre de paso.
Al igual que con todos los subensamblajes de intersección, los controles de redondeo y material revestido estarán disponibles con este subensamblaje.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En el modo de diseño, este subensamblaje mostrará todos los vínculos y utilizará el valor de talud típico especificado en los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P1 | Hinge, Hinge_Cut o Hinge_Fill | Punto de articulación. Hinge_Cut se utiliza si el vínculo de intersección presenta un talud ascendente; Hinge_Fill se utiliza si el vínculo de intersección presenta un talud descendente. |
| P2 | Daylight, Daylight_Cut o Daylight_Fill | Vértice |
| L1 | Top, Datum, Daylight, Daylight_Cut, Slope_Link | Vínculo de intersección para sección en desmonte |
| L1 | Top, Datum, Daylight, Daylight_Fill, Slope_Link | Vínculo de intersección para sección en terraplén |
Diagrama de codificación
