SuperposiciónFresadoYNivel2

Este subensamblaje añade una capa de superposición en una carretera con bombeo existente, con una capa de nivelación o de fresado añadida si es necesario.

Enlace

El punto de enlace es el punto de bombeo de la rasante de la superposición.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Desfase de punto de bombeo	Desfase del punto de bombeo. Los puntos de bombeo y de muestra se utilizan para calcular los taludes izquierdo y derecho de la carretera existente.	Numérico	0.0
Desfase de punto de muestra izquierdo	Desfase del punto de muestra izquierdo	Numérico	0.0
Desfase de punto de muestra derecho	Desfase del punto de muestra derecho	Numérico	0.0
Desfase de punto de recorte izquierdo	Desfase del punto de recorte izquierdo, que define el borde exterior de la capa de superposición en el lado izquierdo	Numérico	0.0
Desfase de punto de recorte derecho	Desfase del punto de recorte derecho, que define el borde exterior de la capa de superposición en el lado derecho	Numérico	0.0
Opciones del talud de superposición izquierdo	Especifica el talud de superposición izquierdo con las siguientes opciones: a) definido por el usuario, b) igualar el talud del punto de muestreo interior con el del punto de muestreo exterior o c) usar el talud del peralte del carril exterior de la alineación de línea base.	Lista de selección	Igualar talud
Talud de superposición izquierdo por defecto	Especifica el talud definido por el usuario. Se puede usar también si la coincidencia de puntos o el talud del peralte no devuelven el valor adecuado.	Numérico, pendiente	- 2.0 %
Opciones de talud de superposición derecho	Especifica el talud de superposición derecho con las siguientes opciones: a) definido por el usuario, b) igualar el talud del punto de muestreo interior con el del punto de muestreo exterior o c) usar el talud del peralte del carril exterior de la alineación de línea base.	Lista de selección	Igualar talud
Talud de superposición derecho por defecto	Especifica el talud definido por el usuario. Se puede usar también si la coincidencia de puntos o el talud del peralte no devuelven el valor adecuado.	Numérico, pendiente	- 2.0 %
Tolerancia de talud (%)	Valor de la variación permitida para los taludes de superposición con respecto a sus valores de diseño. La tolerancia de talud no se utiliza si el talud de superposición se especifica como M (consulte la sección Comportamiento para obtener información detallada).	Numérico, positivo	0.5%
Usar perfil	Selecciona si la parte superior de la superposición en el punto de recorte interior se debe mantener en la elevación del perfil de la obra lineal o si la ubicación vertical de la capa de superposición se debe definir en función del valor de la separación mínima	Lista de selección	Usar separación mínima
Separación mínima (+/-)	Separación vertical mínima entre la superficie existente y la parte inferior de la capa de superposición. Un valor positivo sitúa el vínculo de la parte inferior de la superposición sobre la superficie existente y crea una capa de nivelación por debajo de la superposición. Un valor negativo sitúa el vínculo de la parte inferior de la superposición debajo de la superficie existente y crea una capa de fresado que coincide con una parte de la capa de superposición.	Numérico	0.100 m 0.30 pies
Profundidad de superposición	Grosor de la capa de superposición	Numérico, positivo	0.100 m 0.30 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie existente	Nombre de la superficie que define la carretera existente. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio
Desfase de punto de bombeo	Se puede usar para modificar el valor fijo del desfase del punto de bombeo y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de muestra izquierdo	Se puede usar para modificar el valor fijo del desfase del punto de muestra izquierdo y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de muestra derecho	Se puede usar para modificar el valor fijo del desfase del punto de muestra derecho y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de recorte izquierdo	Se puede usar para modificar el valor fijo del desfase del punto de recorte izquierdo y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de recorte derecho	Se puede usar para modificar el valor fijo del desfase del punto de recorte derecho y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)
% de talud de superposición izquierdo	Talud utilizado para aplicar la capa de superposición en el lado izquierdo	Numérico
% talud de superposición derecha	Talud utilizado para aplicar la capa de superposición en el lado derecho	Numérico

Parámetro

Descripción

Tipo

Eje de rotación de peralte

Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro.

Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.

Estático (descripción)

% de talud de superposición izquierdo

Talud utilizado para aplicar la capa de superposición en el lado izquierdo

Numérico

% talud de superposición derecha

Talud utilizado para aplicar la capa de superposición en el lado derecho

Numérico

Comportamiento

Este subensamblaje inserta vínculos paralelos que definen las partes superior e inferior de una capa de superposición en los dos lados que se unen en el punto de bombeo. Los vínculos se insertan desde el desfase del punto de bombeo hasta los desfases de recorte izquierdo y derecho.

Taludes de superposición

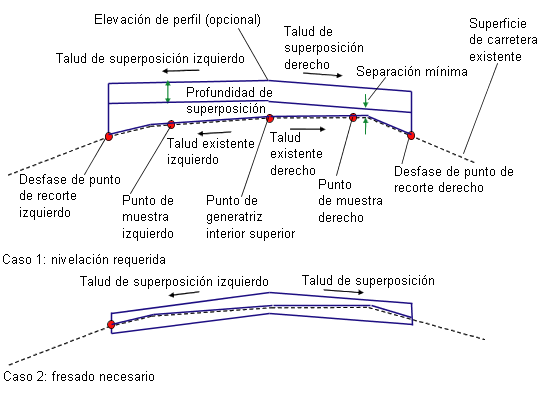

El talud de la superficie existente en cada lado se determina entre los puntos de bombeo y de muestra. Los taludes de las capas de superposición se determinan llevando a cabo los siguientes pasos:

Si el % de talud de superposición se especifica como M, el talud de superposición coincide con el talud desde el punto de bombeo al punto de muestra.
Si el % de talud de superposición se define como S, la superposición utiliza el talud del peralte del carril exterior definido para la alineación de la obra lineal.
Si se especifica un valor numérico para el % de talud de superposición, se utiliza el valor dado.
Si se utiliza un valor numérico o el talud del peralte, el talud de la superposición se compara con el talud existente entre los puntos de muestra. Si la diferencia es superior al valor de tolerancia de talud, el talud del diseño se ajusta mediante la suma o la resta del valor de tolerancia para hacer que se aproxime más al talud existente con el fin de minimizar la cantidad de nivelación o de fresado. El ajuste del talud no se realiza si la tolerancia de talud es igual a cero.

Elevaciones de superposición

Las elevaciones de los puntos de superposición se determinan de la siguiente forma:

Si el valor de Usar perfil es Verdadero, la elevación del perfil de la obra lineal se mantiene en el desfase del punto de bombeo en la parte superior de la superposición. La superposición se extiende a los dos lados con los taludes de superposición hasta los desfases de recorte izquierdo y derecho, y se insertan vínculos paralelos para la parte inferior de la superposición. Las áreas situadas por encima de la superficie existente y por debajo de la parte inferior de la superposición se almacenan como formas cerradas con el código “Level”. Las áreas situadas por debajo de la superficie existente y por encima de la parte inferior de la superposición se almacenan como formas cerradas con el código “Mill”.
Si el valor de Usar perfil es Falso, el vínculo de la parte inferior de la superposición situado a cada lado se desplaza verticalmente para mantener la separación mínima por encima o por debajo de la superficie existente. Una separación mínima positiva crea un área de nivelación por encima de la superficie existente y por debajo de la parte inferior de la superposición. Una separación negativa crea un área de fresado por debajo de la superficie existente y por encima de la parte inferior de la superposición. Los vínculos de la superposición en un lado se desplazan verticalmente con el fin de se encuentren en el punto de bombeo.

Punto de separación mínima

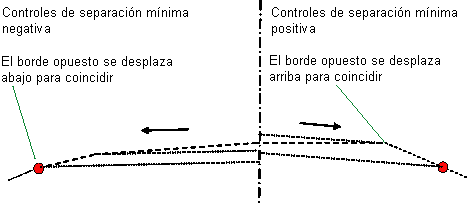

El método para determinar el punto en el que se produce la separación mínima se muestra en el siguiente diagrama.

Se establece una línea de proyección vertical en cualquier desfase arbitrario.
Cada punto de la superficie existente entre los dos puntos de recorte se proyecta de nuevo en la línea de proyección con el talud de superposición.
El punto con la mayor elevación en la línea de proyección es el punto de control para un valor de la separación mínima mayor que cero. El punto con la menor elevación es el punto de control para un valor de la separación mínima menor que cero.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra la capa de superposición situada con respecto a cualquier punto de enlace adecuado con un talud del -2%.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

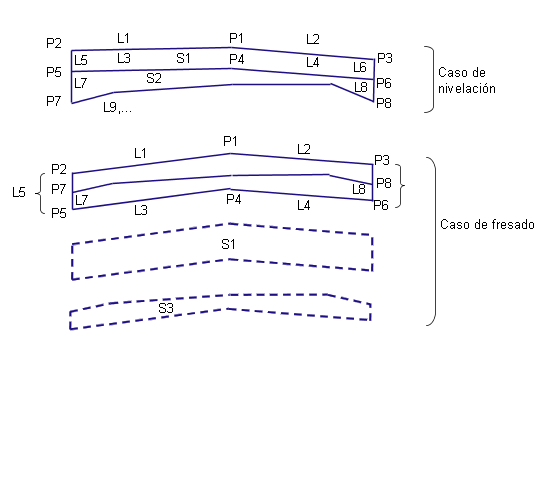

Punto, vínculo o forma	Código	Descripción
P1	Bombeo	Bombeo de la rasante
P2, P3	EOV	Bordes de la superposición en la rasante
P4	Crown_Overlay	Bombeo de la parte inferior de la superposición
P5, P6	EOV_Overlay	Bordes de la parte inferior de la superposición
L1, L2	Top, Pave	Parte superior de la superposición
L3 – L6	Overlay	Vínculos de la superposición. L5 y L6 van desde la parte inferior de la superposición a la parte superior tanto en los casos de nivelación como en los de fresado.
L7, L8	Level Mill	Verticales desde la superficie existente hasta la parte inferior de la superposición: Level: para el caso de nivelación. Mill: para el caso de fresado.
S1	Overlay	Área entre la parte superior de la superposición y la inferior. Se superpone al área de fresado (S3) en el caso de fresado, como se muestra a continuación.
S2	Level	Área por encima de la superficie existente y por debajo de la parte inferior de la superposición (caso de nivelación)
S3	Mill	Área por debajo de la superficie existente y por encima de la parte inferior de la superposición (caso de fresado). Esta área se superpone al área de superposición como se muestra a continuación.
