MarcarPunto

Este subensamblaje se usa para marcar un punto existente en el ensamblaje con un nombre.

Normalmente, esto se hace con el fin de que posteriormente otros subensamblajes puedan insertar vínculos que se vuelven a enlazar a este punto (por ejemplo, VínculoConPuntoMarcado). El punto de enlace es el punto que se marca. Es posible añadir códigos de punto definidos por el usuario a este punto marcado.

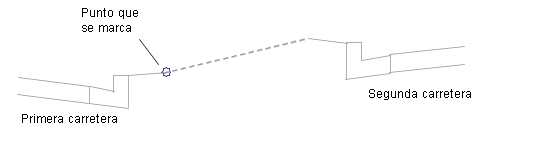

En el siguiente ejemplo, existen dos carreteras con perfiles independientes. Una vez que se crean los vínculos de la primera carretera, se marca el punto situado en el borde exterior izquierdo. Después, una vez creados los vínculos de la segunda carretera, se puede insertar un vínculo desde su borde exterior derecho hasta el punto marcado.

Nota:

Si utiliza el subensamblaje MarcarPunto con el subensamblaje VínculoConPuntoMarcado, para que éste último funcione (se dibuje) correctamente, debe estar ubicado debajo del subensamblaje MarcarPunto en la ficha Construcción de las Propiedades de ensamblaje. Si el subensamblaje VínculoConPuntoMarcado no se encuentra debajo del subensamblaje MarcarPunto en la ficha Construcción, deberá seleccionar el nombre del Grupo de subensamblajes en la ficha Construcción y, a continuación, hacer clic con el botón derecho y seleccionar Subir, de manera que el subensamblaje MarcarPunto se encuentre por encima del subensamblaje VínculoConPuntoMarcado en la lista.

Enlace

El nombre del punto marcado se inserta en el punto de enlace.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Nombre de punto	Nombre con el que se marca el punto de enlace	Cadena	Ninguno
Códigos de punto	Especifique los códigos de puntos en esta ubicación según sea necesario (separados por comas sin son varios).	Cadena	MarkedPoint

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Se asigna un nombre al punto de enlace seleccionado. Los subensamblajes que se añadan posteriormente al ensamblaje podrán hacer referencia a este punto utilizando su nombre.

Operación en modo de diseño

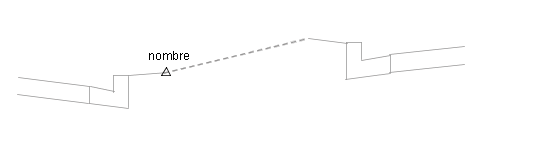

En el modo de diseño, este subensamblaje dibuja un símbolo de triángulo en la ubicación del punto marcado y crea una etiqueta con el nombre de este punto encima de él.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	MarkedPoint	Código de punto marcado

Diagrama de codificación

Ninguno.
