Este subensamblaje crea un bordillo simple en el borde de la carretera. Éste puede asociarse al borde exterior del pavimento o al borde de una mediana en la parte interior.

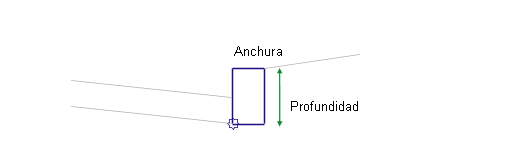

Enlace
En el primer caso, el punto de enlace se encuentra en la cara frontal del bordillo y en el segundo caso, en la cara posterior.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa en qué lado se coloca el subensamblaje |
Izquierda/Derecha |
Derecha |
|
Anchura |
Anchura del bordillo |
Numérico, positivo |
0.225 m 0.75 pies |
|
Profundidad |
Profundidad del bordillo |
Numérico, positivo |
0.45 m 1.5 pies |
|
Punto de enlace |
Permite especificar el punto de enlace del bordillo en la cara frontal o en la cara posterior. |
Booleano |
Cara frontal |
|
Profundidad por debajo |
Profundidad del bordillo por debajo del punto de enlace interior |
Numérico, positivo |
0.3 m 1.0 pies |
|
Altura posterior |
Altura descubierta de la cara posterior del bordillo |
Numérico, positivo |
0.0 m 0.0 pies |
| Desviación de la cara del bordillo | Desviación especificada para la cara frontal del bordillo. Indique 0 grados para obtener una cara vertical. | Angular |
0 grados |
| Aplicar desviación a la parte superior del bordillo | Establece la parte superior del bordillo en dirección perpendicular a la cara frontal del mismo. | Booleano: Sí/No |
Sí |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El subensamblaje construye una forma rectangular para un bordillo simple, con el punto de enlace en el borde interior inferior del bordillo.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja la forma del bordillo según se especifica en los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Códigos |
Descripción |
|---|---|---|
|
P1 |
BottomCurb |
Parte interior inferior del bordillo |
|
P2 |
TopCurb |
Parte superior interna del bordillo |
|
P3 |
BackCurb |
Parte superior externa del bordillo |
|
Todos los vínculos |
Curb |
|
|
S1 |
Curb |

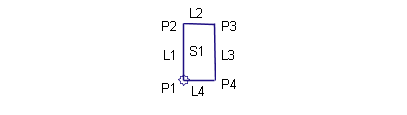

Diagrama de codificación
