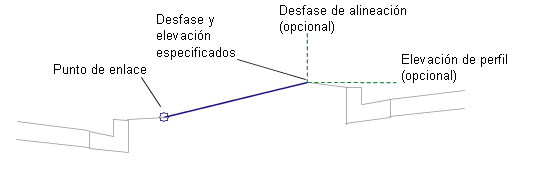

Éste es un subensamblaje de uso general para conectar un vínculo desde el punto de enlace hasta un desfase y elevación indicados.
Una alineación se puede sustituir por el desfase y un perfil por la elevación.
Enlace
El punto de enlace se encuentra al comienzo del vínculo. La orientación del vínculo está determinada por la ubicación del desfase indicado y la elevación respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Desfase desde línea base |
+/- desfase del final del vínculo. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, véase "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D. |
Numérico |
3.0 m 10.0 pies |
|
Elevación |
Elevación al final del vínculo |
Numérico |
0.0 |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie |
Sí/No |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Desfase |
Se puede utilizar para modificar el valor fijo de desfase y asociar el final del vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Elevación |
Se puede utilizar para modificar el valor fijo de elevación y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento
Se añade un vínculo desde el punto de enlace hasta el desfase y elevación indicados.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra un vínculo horizontal utilizando como anchura los parámetros de entrada indicados para el desfase.
Códigos de punto, vínculo y forma
Ninguno.

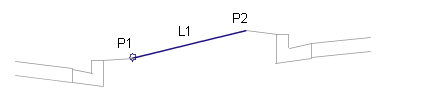

Diagrama de codificación
