Este subensamblaje crea una representación de sección transversal de una mediana rebajada entre el punto de enlace y un punto marcado nombrado previamente.
Utilice primero el subensamblaje MarcarPunto si el punto de conexión no se ha marcado aún.
Enlace
El punto de enlace se encuentra en el borde exterior del talud de la cuneta de la mediana de la izquierda o la derecha, y el punto marcado definido previamente debe estar en el borde exterior opuesto. No importa cuál de los puntos está a la izquierda o la derecha del otro.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Nombre de punto marcado |
Nombre del punto marcado definido previamente |
Cadena |
Ninguno |
|
talud 1 |
Talud (x : 1) del vínculo que se extiende hacia dentro desde el punto de enlace |
Numérico |
-4 ( : 1) |
|
talud 2 |
Talud (x : 1) del vínculo que se extiende hacia dentro desde el punto marcado |
Numérico |
-4 ( : 1) |
|
Mantener talud de cuneta |
En los casos en los que los puntos del talud de la parte superior de la cuneta se encuentran en elevaciones desiguales, selecciona si se debe mantener la pendiente del talud de la cuneta y permitir que la posición de ésta se desplace o si se debe mantener la cuneta en el centro y ajustar la pendiente del talud en el borde alto. |
Lista de selección |
Mantener pendientes de talud de cuneta, desplazar cuneta del centro |
|
Anchura de cuneta |
Anchura de la parte inferior de la cuneta de la mediana (cero en el caso de una cuneta en V) |
Numérico, positivo |
0.6 m 2 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento

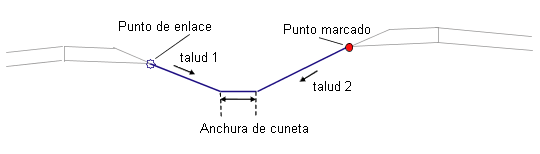

Se determinan las ubicaciones del punto de enlace y el punto marcado. El punto marcado puede encontrarse a la derecha o a la izquierda del punto de enlace. Los vínculos se extienden hacia dentro con el Talud 1 desde el punto de enlace y con el Talud 2 desde el punto marcado hasta que se intersecan. Si se especifica la anchura de la cuneta, se ajusta un vínculo de parte inferior de la cuneta horizontal en las pendientes de los taludes que se intersecan.
Taludes de la cuneta

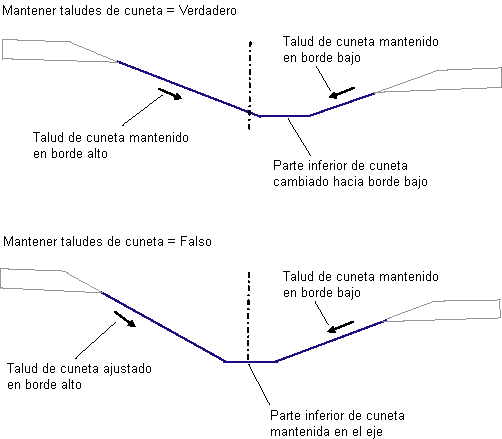

Las partes superiores de los taludes de la cuneta pueden estar a diferentes elevaciones en los lados izquierdo y derecho, lo que da como resultado una cuneta asimétrica. Existen dos opciones para resolver esta situación. Si Mantener talud de cuneta se ha definido como Verdadero, los valores de Talud 1 y Talud 2 se mantienen en los dos lados y la parte inferior de la cuneta se desplaza alejándose del eje hacia el lado inferior. Si se ha definido como Falso, la parte inferior de la cuneta se centra en torno al desfase del punto medio entre las partes superiores de los taludes, el talud dado se mantiene en el lado inferior y el talud se ajusta para hacerlo coincidir en el lado superior.
Admisión del eje de rotación de peralte
Este subensamblaje funciona con todos los métodos de giro del eje de rotación.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P2 |
LMedDitch |
Borde izquierdo de la cuneta de la mediana |
|
P3 |
RMedDitch |
Borde derecho de la cuneta de la mediana |
|
L1 – L3 |
Top Datum |
Rasante de los vínculos de la berma y la mediana |
Operación en modo de diseño
En el modo de diseño, este subensamblaje calcula y muestra los vínculos de la mediana en función de los parámetros de entrada especificados y las ubicaciones relativas del punto de enlace y el punto marcado.

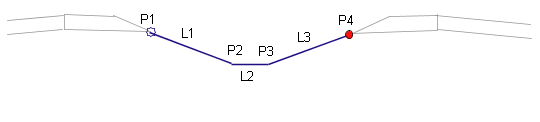

Diagrama de codificación
