Este subensamblaje es una utilidad con finalidad general que permite añadir un vínculo de superficie vertical por desviación vertical.
Se puede usar un perfil al crear un modelo de obra lineal con el fin de permitir una desviación vertical variable.
Enlace
El punto de enlace se encuentra en el borde interior del vínculo. Este subensamblaje se puede insertar en la dirección izquierda o derecha con respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Desviación vertical |
+/- desviación vertical desde el punto de enlace. Las desviaciones negativas tienen orientación descendente. |
Numérico |
3.0 m 10.0 pies |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí\No |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Desviación vertical |
Se puede usar para modificar el valor fijo de desviación vertical y asociar el final del vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificarlo: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento
Se añade un vínculo vertical desde el punto de enlace para la desviación vertical dada. Si se asigna un nombre de perfil a la desviación vertical, el final del vínculo coincidirá con la elevación del perfil.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el vínculo para la +/- desviación vertical dada.
Códigos de punto, vínculo y forma
Ninguno.

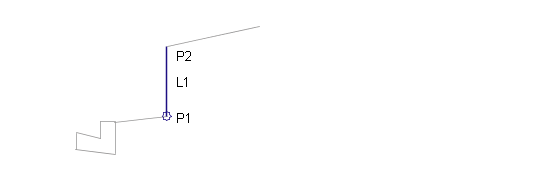

Diagrama de codificación
