BarreraBásica

Este subensamblaje crea una forma de barrera simple en el ensamblaje.

Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utilizan para el modelado simple de carreteras, así como para los aprendizajes y la formación.

Enlace

El punto de enlace se encuentra en el borde interior de la pilastra al nivel de la rasante.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

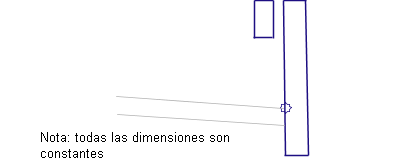

El subensamblaje construye dos formas rectangulares para la pilastra y el raíl. Las dimensiones son fijas y el usuario no las puede cambiar. La pilastra se extiende hacia abajo desde el punto de enlace, cubriendo una distancia fija bajo la rasante.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la pilastra y la baranda con dimensiones fijas.

Códigos de punto, vínculo y forma

El código “Guardrail” se asigna a todos los puntos. No se asigna ningún código de vínculo ni de forma.
