Este subensamblaje ensancha una carretera dividida existente extendiéndola desde los bordes del carril de circulación hacia el interior de una mediana rebajada, con una barrera asimétrica en el eje para resolver las diferencias de elevación. Incluye una opción para asociar la elevación de la parte superior de la barrera a un perfil predefinido.
Enlace
El punto de enlace es el centro de la base de la barrera.

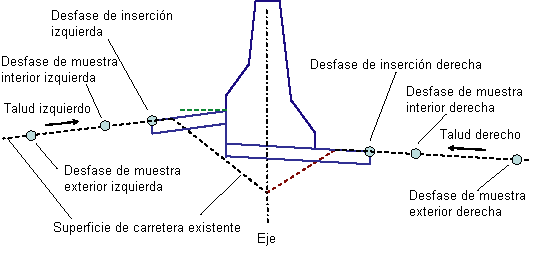

Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Profundidad de superposición |
Grosor de las capas de superposición de la mediana. |
Numérico, positivo |
0.100 m 0.3 pies |
|
Desfase de inserción izquierda |
Desfase en el que la capa de extensión de la mediana empieza en el lado izquierdo. |
Numérico |
0.0 |
|
Desfase de muestra interior izquierda |
Desfase del punto de muestra interior situado en el lado izquierdo. El talud del lado izquierdo se calcula en la superficie existente entre los puntos de muestra. |
Numérico |
0.0 |
|
Desfase de muestra exterior izquierda |
Desfase del punto de muestra exterior situado en el lado izquierdo. El talud del lado izquierdo se calcula en la superficie existente entre los puntos de muestra. |
Numérico |
0.0 |
|
Desfase de inserción derecha |
Desfase en el que la capa de extensión de la mediana empieza en el lado derecho. |
Numérico |
0.0 |
|
Desfase de muestra interior derecha |
Desfase del punto de muestra interior situado en el lado derecho. El talud del lado derecho se calcula en la superficie existente entre los puntos de muestra. |
Numérico |
0.0 |
|
Desfase de muestra exterior derecha |
Desfase del punto de muestra exterior situado en el lado derecho. El talud del lado derecho se calcula en la superficie existente entre los puntos de muestra. |
Numérico |
0.0 |
|
Dimensión A (mm o pulgadas) |
Altura de la barrera desde la base del borde alto de la mediana hasta la parte superior de la barrera. |
Numérico, positivo |
810 mm 32 pulgadas |
|
Dimensión B (mm o pulgadas) |

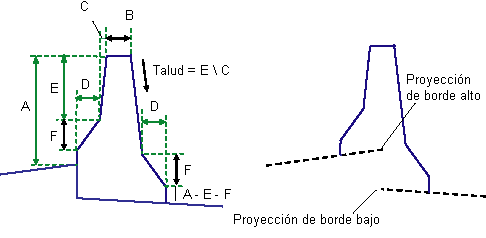

Como se muestra en el diagrama. |
Numérico, positivo |
232 mm 9 pulgadas |
|
Dimensión C (mm o pulgadas) |
Como se muestra en el diagrama. |
Numérico, positivo |
59 mm 2 pulgadas |
|
Dimensión D (mm o pulgadas) |
Como se muestra en el diagrama. |
Numérico, positivo |
125 mm 5 pulgadas |
|
Dimensión E (mm o pulgadas) |
Como se muestra en el diagrama. |
Numérico, positivo |
557 mm 22 pulgadas |
|
Dimensión F (mm o pulgadas) |
Como se muestra en el diagrama. |
Numérico, positivo |
178 mm 7 pulgadas |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Superficie existente |
Nombre de la superficie que define la carretera existente. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. |
Obligatorio |
|
Parte superior de la barrera |
Se puede usar para asociar la parte superior de la barrera a la elevación de un perfil. La dimensión E puede variar para alcanzar la altura de barrera calculada. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de inserción izquierda |
Se puede usar para calcular el desfase del punto de inserción izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de muestra interior izquierda |
Se puede usar para calcular el desfase del punto de muestra interior izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de muestra exterior izquierda |
Se puede usar para calcular el desfase del punto de muestra exterior izquierdo con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de inserción derecha |
Se puede usar para calcular el desfase del punto de inserción derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de muestra interior derecha |
Se puede usar para calcular el desfase del punto de muestra interior derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Desfase de muestra exterior derecha |
Se puede usar para calcular el desfase del punto de muestra exterior derecho con respecto a una alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
Ninguno.
Comportamiento
Los taludes izquierdo y derecho se calculan entre los puntos de muestra de cada lado. Las líneas de los puntos de corte se extienden hacia dentro con estos taludes hasta el eje. El lado con la elevación más alta en el eje determina el lado de control para la altura mínima de la barrera.
El desfase de la base de la barrera en el borde alto se calcula en función de las dimensiones dadas. La capa de superposición del borde alto se extiende desde el punto de corte hasta este desfase.
La capa de superposición del borde bajo se extiende desde el punto de corte hasta el desfase de la base de la barrera en el borde alto.
La barrera se construye desde el punto base del borde alto y cierra hasta la parte superior de la capa de superposición en el borde bajo, como se muestra en el diagrama.
Si se especifica un perfil de la parte superior de la barrera como parámetro de objetivo, este perfil controla la altura de la barrera. La dimensión E puede variar para alcanzar esta altura.
Operación en modo de diseño
En el modo de diseño, se dibujan una mediana y una barrera simétricas con las dimensiones fijas mostradas a continuación. Esta es la misma figura que se dibuja en el modo de diseño para el subensamblaje SuperposiciónMedianaSimétrica.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P1, P5 |
ETW |
Inicio de la extensión de la mediana en la parte superior de la superposición |
|
P3, P7 |
ETW_Overlay |
Inicio de la extensión de la mediana en la parte inferior de la superposición |
|
Todos los puntos de la barrera |
Barrier |
|
|
L1, L5 |
Top |
Parte superior expuesta de las capas de superposición |
|
L2 - L4 |
Overlay |
|
|
L7 - L9 |
Overlay |
|
|
Todos los vínculos de barrera |
Barrier |
|
|
S1, S2 |
Overlay |
|
|
S3 |
Barrier |

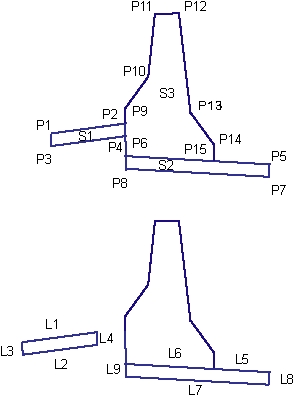

Diagrama de codificación
La imagen simétrica se utilizará cuando el borde alto de la mediana se encuentre a la derecha y no a la izquierda.
