Este subensamblaje aplica automáticamente varios subensamblajes, como ensanchamiento, bordillo y caz, cuneta o intersección a un ensamblaje en función de si se detecta un objetivo de desfase en el P.K. de obra lineal.
El subensamblaje ObjetivoHorizontalCondicional es un subensamblaje condicional, es decir se trata de un tipo especial de subensamblaje. Los subensamblajes condicionales añaden automáticamente subensamblajes especificados a un ensamblaje cuando se cumplen ciertas condiciones que especifica el usuario.
Por ejemplo, cuando un ensamblaje contiene un subensamblaje ObjetivoHorizontalCondicional, AutoCAD Civil 3D analiza el P.K. para determinar si existe un objetivo de desfase dentro de una distancia especificada. En función de los parámetros del subensamblaje ObjetivoHorizontalCondicional, se añaden automáticamente tipos diferentes de subensamblajes al ensamblaje.
Para obtener más información sobre cómo utilizar un subensamblaje condicional, consulte .

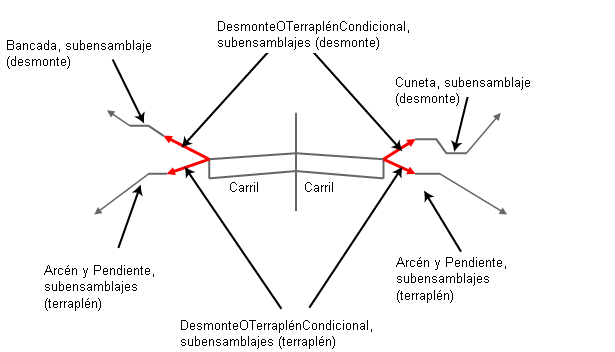

En la siguiente ilustración se muestra una sección de ensamblaje de obra lineal que consta de:
- un carril derecho y un carril izquierdo
- cuatro subensamblajes ObjetivoHorizontalCondicional (dos en el lado izquierdo y dos en el derecho)
- El subensamblaje ObjetivoHorizontalCondicional de la parte superior izquierda se configura para añadir automáticamente un subensamblaje de acera cuando se detecta un objetivo de desfase.
- El subensamblaje ObjetivoHorizontalCondicional de la parte inferior izquierda se configura para añadir automáticamente subensamblajes Arcén y Degradado en el lado izquierdo cuando no se detecta un objetivo de desfase.
- De igual forma, el subensamblaje ObjetivoHorizontalCondicional de la parte superior derecha se configura para añadir un subensamblaje de acera cuando se detecta un objetivo de desfase, mientras el subensamblaje ObjetivoHorizontalCondicional de la parte inferior derecha añade subensamblajes Arcén y Degradado en el lado derecho cuando no se detecta ningún objetivo de desfase.
Se pueden añadir uno o varios subensamblajes ObjetivoHorizontalCondicional a un ensamblaje para crear comportamientos condicionales sencillos o complejos. Por ejemplo, en el caso del ejemplo anterior, se puede añadir un conjunto de polilíneas al modelo que muestran la ubicación de las aceras. Dado que las líneas se detienen donde las entradas se cruzan con la acera, el subensamblaje condicional añade y elimina la acera en función de la presencia de la línea de acera. El subensamblaje condicional elimina la necesidad de aplicar un ensamblaje diferente a la obra lineal cuando no se necesita una acera.
Al crear un ensamblaje con subensamblajes ObjetivoHorizontalCondicional, la construcción del ensamblaje que se muestra en la ficha Construcción del cuadro de diálogo Propiedades de ensamblaje indica el orden en que se procesan los subensamblajes.
Es importante tener en cuenta los siguientes puntos al utilizar un ensamblaje ObjetivoHorizontalCondicional:
- AutoCAD Civil 3D analiza la ubicación del P.K. asociado al subensamblaje en relación con el desfase del objetivo para determinar si se detecta el desfase.
- Cuando se aplica un ensamblaje que contiene subensamblajes ObjetivoHorizontalCondicional a un modelo de obra lineal, sólo se aplican partes específicas del ensamblaje a cualquier construcción de ensamblaje determinada.
- Dado que el subensamblaje ObjetivoHorizontalCondicional utiliza objetivos, debe definir objetivos en estos subensamblajes antes de generar la obra lineal. Si no se definen los objetivos, el subensamblaje devuelve Objetivo no encontrado. Para obtener más información sobre la definición de objetivos, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
- A diferencia de la mayoría de los demás subensamblajes, el subensamblaje ObjetivoHorizontalCondicional no crea puntos, vínculos ni formas en el modo de modelado.
Enlace
Este subensamblaje se puede enlazar a un punto de enlace de cualquier subensamblaje o ensamblaje. Los subensamblajes posteriores se pueden enlazar al punto final del subensamblaje ObjetivoHorizontalCondicional.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado | Permite especificar el lado del ensamblaje u obra lineal en la que se insertará este subensamblaje. | Izquierda/Derecha | Derecha |
| Anchura de diseño | Precisa la longitud de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Pendiente de diseño, permite situar el subensamblaje ObjetivoHorizontalCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo |
3.6 m 12.0 pies |
| Pendiente de diseño | Precisa la pendiente de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Anchura de diseño, permite situar el subensamblaje ObjetivoHorizontalCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo o negativo |
1:1 (encontrado) -1: 1 (no encontrado) |
| Condición | Permite especificar la condición disponible para este subensamblaje. Se procesa la condición Encontrado si el objetivo del desfase se encuentra dentro de la distancia máxima. Se procesa la condición No encontrado si no se ha establecido el objetivo de desfase o no se encuentra en el P.K. dentro de la distancia máxima. | Encontrado/no encontrado | Encontrado |
| Distancia máxima | Permite especificar la anchura máxima en la que el subensamblaje busca el objetivo de desfase. Si no se encuentra el desfase dentro de la distancia especificada, se procesa el condicional No encontrado. | Numérico, positivo |
9999 pies 9999 m |
Parámetros de objetivo
En esta sección se enumeran los parámetros de este subensamblaje que se pueden asignar a los objetos de objetivo de desfase en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Desfase | Alineación, línea característica, representación topográfica o polilíneas. Si el objetivo de desfase especificado se encuentra en el P.K., se procesa la condición Encontrado. | Opcional (si no se establece, el condicional devuelve No encontrado) |
Parámetros de salida
Ninguno.
Comportamiento
Consulte la descripción.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja una línea con los valores de los parámetros de entrada Anchura de diseño y Pendiente de diseño. Esta línea representa la ubicación del ensamblaje donde se aplica el subensamblaje ObjetivoHorizontalCondicional.
Códigos de punto, vínculo y forma
A diferencia de la mayoría de los demás subensamblajes, el subensamblaje ObjetivoHorizontalCondicional no crea puntos, vínculos ni formas en el modo de modelado.
Diagrama de codificación
En el siguiente diagrama de codificación se muestran los puntos y vínculos que se crean en modo de diseño. No se crea ningún código de punto, vínculo ni forma para este subensamblaje en el modo de modelado.
