Este subensamblaje se usa para insertar vínculos que se intersecan entre dos puntos.
Normalmente se usa para insertar taludes que se intersecan con una cuneta en V entre los bordes de dos carreteras adyacentes o convergentes. También se puede especificar una cuneta con la parte inferior plana.
Enlace
El punto de enlace se encuentra en el borde exterior del talud de intersección izquierdo o derecho, y el punto marcado definido previamente debe estar en el borde exterior opuesto. No importa cuál de los puntos está a la izquierda o la derecha del otro. Cuando se le solicite un punto de marca, seleccione el punto de enlace. Asegúrese de denominar al punto marcado y configure el punto marcado en este subensamblaje.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Nombre de punto marcado |
Nombre del punto marcado definido previamente |
Cadena |
Ninguno |
|
talud 1 |
Talud (x : 1) del vínculo que se extiende hacia dentro desde el punto de enlace. Los valores negativos de talud indican orientación descendente. |
Numérico |
-4 ( : 1) |
|
talud 2 |
Talud (x : 1) del vínculo que se extiende hacia dentro desde el punto marcado |
Numérico |
-4 ( : 1) |
|
Anchura de cuneta |
Anchura de la parte inferior de la cuneta de la mediana (cero en el caso de una cuneta en V) |
Numérico, positivo |
0.6 m 2 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento

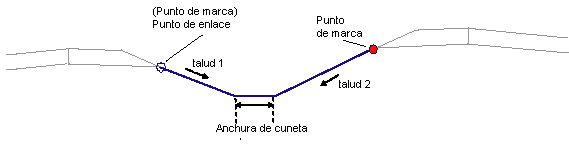

Se determinan las ubicaciones del punto de enlace y el punto marcado. El punto marcado puede encontrarse a la derecha o a la izquierda del punto de enlace. Los vínculos se extienden hacia dentro con el Talud 1 desde el punto de enlace y con el Talud 2 desde el punto marcado hasta que se intersecan. Si se especifica una anchura de cuneta distinta de cero, se ajusta un vínculo de parte inferior de la cuneta horizontal en las pendientes de los taludes que se intersecan.
Operación en modo de diseño
En el modo de diseño, este subensamblaje calcula y muestra los vínculos que se intersecan y la parte inferior de la cuneta opcional en función de los parámetros de entrada especificados y de las ubicaciones relativas de los puntos de enlace y marcado.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P2 |
Ditch_In Cuneta |
En una cuneta con anchura distinta de cero, el borde más cercano al punto de enlace. Si la anchura de la cuneta es cero, use Ditch. |
|
P3 |
RMedDitch |
En una cuneta con anchura distinta de cero, el borde más cercano al punto marcado |
|
L1 – L3 |
Top Datum |
Rasante de los vínculos de la berma y la mediana |

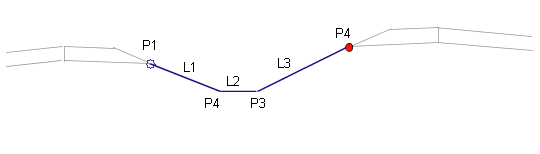

Diagrama de codificación
