Este subensamblaje se usa para insertar una mediana en el eje, con barreras asimétricas en los lados del eje y una parte inferior inclinada con un tacón opcional.
La estructura del pavimento sigue las normas descritas en “Estructura del pavimento en las secciones pavimentadas", en la Ayuda de AutoCAD Civil 3D.
Enlace
El punto de enlace se encuentra en el centro de la mediana. La mediana se sitúa en cada lado con los componentes adecuados según lo especificado por los parámetros de entrada.

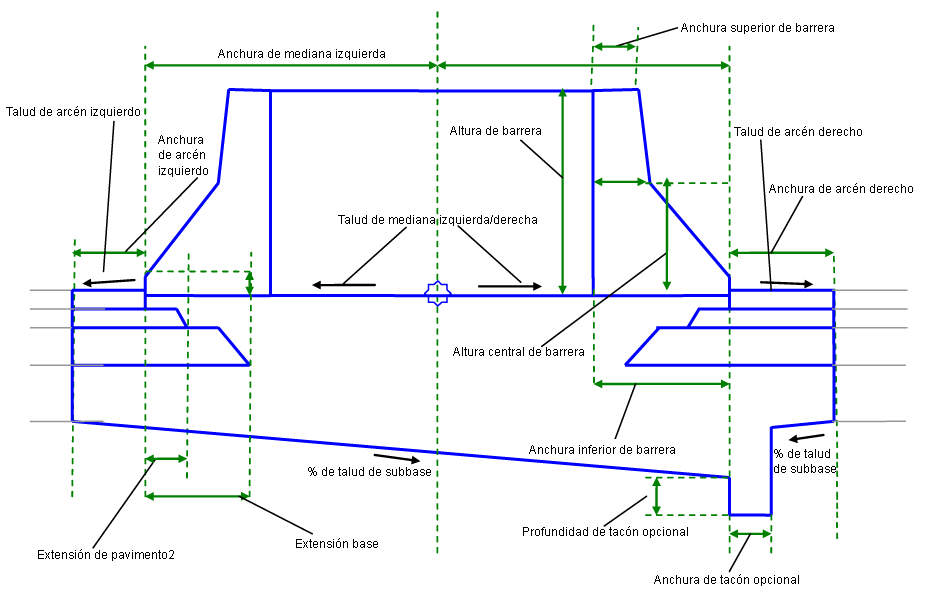

Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Anchura de mediana izquierda | Anchura de la mediana a la izquierda del punto de enlace, incluida el área de la barrera | Numérico, positivo |
2.0 m 6.0 pies |
| Anchura de mediana derecha | Anchura de la mediana a la derecha del punto de enlace, incluida el área de la barrera | Numérico, positivo |
2.0 m 6.0 pies |
| Punto de bombeo en el centro | Especifica que el punto de enlace se codificará como bombeo | Sí/No | No |
| Talud transversal de mediana izquierdo | Talud transversal de la mediana a la izquierda del punto de enlace | Numérico | 0% |
| Talud transversal de mediana derecho | Talud transversal de la mediana a la derecha del punto de enlace | Numérico | 0% |
| Opción de barrera | Especifica la inserción de barreras en los lados izquierdo y/o derecho | Cadena: (a) Ninguno, (b) Ambos lados, (c) Derecho, (d) Izquierdo | Ambos lados |
| Anchura superior de barrera | Anchura de la parte superior de la barrera | Numérico, positivo |
0.15 m 0.5 pies |
| Anchura central de barrera | Anchura de la parte central de la barrera | Numérico, positivo |
0.225 m 0.75 pies |
| Altura de bordillo | Altura del bordillo en la parte inferior de la barrera | Numérico, positivo |
0.075 m 0.25 pies |
| Anchura inferior de barrera | Anchura de la parte inferior de la barrera | Numérico, positivo |
0.6 m 2.0 pies |
| Altura de barrera | Altura de la parte superior de la barrera | Numérico, positivo |
0.9 m 3.0 pies |
| Altura central de barrera | Altura de la parte central de la barrera | Numérico, positivo |
0.45 m 1.5 pies |
| Desfase de altura de arcén | Diferencia de elevación del punto del borde de la mediana con respecto al borde del arcén pavimentado | Numérico |
0.015 m 0.05 pies |
| Anchura de arcén izquierdo | Anchura desde el arcén izquierdo, desde el borde interior del pavimento hasta el punto inicial de la mediana. Si no se requiere arcén en el lado izquierdo, se puede especificar el valor cero. | Numérico, positivo |
1.2 m 4.0 pies |
| Talud por defecto de arcén izquierdo | Talud transversal por defecto de la superficie del arcén. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico, positivo | -2% |
| Arcén izquierdo - Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base |
Lista de selección:
|
Sí |
| Anchura de arcén derecho | Anchura desde el arcén derecho, desde el borde interior del pavimento hasta el punto inicial de la mediana. Si no se requiere arcén en el lado derecho, se puede especificar el valor cero. | Numérico, positivo |
1.2 m 4.0 pies |
| Talud por defecto de arcén derecho | Talud transversal por defecto de la superficie del arcén derecho. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico, positivo | -2% |
| Arcén derecho - Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. |
Lista de selección:
|
Sí |
| Orientación de talud de arcén | Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
| Talud de sub-base | Talud transversal de la sub-base desde cada extremo hacia el centro. Si se selecciona un tacón de desagüe opcional, se define hasta ese punto. | Numérico | -4% |
| Tacón de desagüe | Especifica que se añada un tacón de desagüe por debajo de una de las barreras. | Cadena; (a) Ninguno, (b) Bajo barrera izquierda, (c) Bajo barrera derecha | Bajo barrera derecha |
| Anchura de tacón | Anchura de la parte inferior del tacón opcional | Numérico, positivo |
0.3 m 1.0 pies |
| Profundidad de tacón | Profundidad del tacón opcional en el lado corto | Numérico, positivo |
0.3 m 1.0 pies |

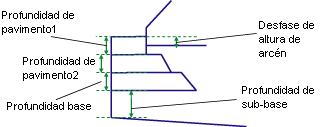

| Profundidad de pavimento1 izquierdo | Profundidad entre la rasante y el pavimento1 para el arcén izquierdo | Numérico, positivo |
0.025 m 0.083 pies |
| Profundidad de pavimento2 izquierdo | Profundidad del material del pavimento de segundo nivel para el arcén izquierdo | Numérico, positivo |
0.025 m 0.083 pies |
| Profundidad de base izquierda | Profundidad de las capas base (entre el pavimento2 y la base) para el arcén izquierdo | Numérico, positivo |
0.100 m 0.333 pies |
| Profundidad de sub-base izquierda | Profundidad de la capa sub-base en el borde interior izquierdo del pavimento (inicio del arcén izquierdo). Si la anchura del arcén tiene el valor cero, ésta será la profundidad de la sub-base en el extremo izquierdo de la mediana. | Numérico |
0.300 m 1.0 pies |
| Extensión de pavimento2 izquierdo | Anchura que la capa de pavimento2 se extiende más allá del borde del arcén pavimentado por el lado izquierdo hacia la mediana. Se proporciona aunque la anchura del arcén izquierdo sea cero. | Numérico, positivo |
0.1 m 0.33 pies |
| Extensión de base izquierda | Anchura que la capa base se extiende más allá del borde del arcén pavimentado por el lado izquierdo hacia la mediana. Se proporciona aunque la anchura del arcén izquierdo sea cero. | Numérico, positivo |
0.25 m 0.83 pies |
| Profundidad de pavimento1 derecho | Profundidad entre la rasante y el pavimento1 para el arcén derecho | Numérico, positivo |
0.025 m 0.083 pies |
| Profundidad de pavimento2 derecho | Profundidad del material del pavimento de segundo nivel para el arcén derecho | Numérico, positivo |
0.025 m 0.083 pies |
| Profundidad de base derecha | Profundidad de las capas base (entre el pavimento2 y la base) para el arcén derecho | Numérico, positivo |
0.100 m 0.333 pies |
| Profundidad de sub-base derecha | Profundidad de la capa sub-base en el borde interior derecho del pavimento (inicio del arcén derecho). Si la anchura del arcén tiene el valor cero, ésta será la profundidad de la sub-base en el extremo derecho de la mediana. | Numérico |
0.300 m 1.0 pies |
| Extensión de pavimento2 derecho | Anchura que la capa de pavimento2 se extiende más allá del borde del arcén pavimentado por el lado derecho hacia la mediana. Se proporciona aunque la anchura del arcén derecho sea cero | Numérico, positivo |
0.1 m 0.33 pies |
| Extensión de base derecha | Anchura que la capa base se extiende más allá del borde del arcén pavimentado por el lado derecho hacia la mediana. Se proporciona aunque la anchura del arcén derecho sea cero. | Numérico, positivo |
0.25 m 0.83 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Anchura de arcén pavimentado izquierdo |
Se puede usar para modificar el valor fijo de la anchura del arcén en el lado izquierdo y asociar el borde interior del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Anchura de arcén pavimentado derecho |
Se puede usar para modificar el valor fijo de la anchura del arcén en el lado derecho y asociar el borde interior del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Eje de rotación de peralte |
Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte. |
Estático (descripción) |
|
Altura de barrera |
Altura de la parte superior de la barrera. |
Numérico, positivo |
|
Left Shoulder Slope |
Talud del arcén pavimentado izquierdo. |
Numérico, positivo |
|
Right Shoulder Slope |
Talud del arcén pavimentado derecho. |
Numérico, positivo |
|
Median Maximum Depth |
Profundidad de la mediana en el punto más profundo, cerca de la posición del tacón opcional. |
Numérico |
Comportamiento
Este subensamblaje se inserta en los dos lados del punto de enlace, comenzando con los vínculos de la mediana y usando las anchuras de mediana izquierda y derecha y otros parámetros. La posición del borde del arcén pavimentado se definirá (tanto en el lado izquierdo como en el derecho) usando el valor del parámetro Desfase de altura de arcén. La rasante del arcén se inserta según los valores dados para la anchura de arcén y el talud de arcén hacia el exterior del punto de enlace. El vínculo de la sub-base se inserta desde el punto más externo de los arcenes pavimentados comenzando en la “Profundidad de sub-base”, para los lados derecho e izquierdo respectivamente, por debajo de la rasante.
Los vínculos de las superficies Pavimento1, Pavimento2 y Base se insertan paralelos a la rasante a las profundidades dadas. Si los valores de la extensión de las capas son distintos de cero, cada capa se extiende por la distancia dada más allá del punto de articulación del arcén. La anchura de cada capa debe ser igual o superior a la de la situada sobre ella.
Por último, se añaden vínculos de barrera desde el extremo de las medianas usando los parámetros de anchura de la parte inferior, altura, anchura central, altura central y altura del bordillo de la barrera.
Admisión del eje de rotación de peralte
Este subensamblaje utiliza solamente los tipos de carretera cuyo método de giro sea Bordes de mediana y el tratamiento de la mediana sea Mantener la forma de mediana. Si este subensamblaje se utiliza con cualquier método de giro o bien con Mediana distorsionada, generará un resultado equivalente a Bordes de mediana con Mantener la forma de mediana.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra todos los vínculos utilizando los valores por defecto de los diversos parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Tipo | Códigos | Descripción |
|---|---|---|
| P1 | Bombeo | Punto de inserción y normalmente en el eje |
| P2, P3 | EPS | Borde del arcén pavimentado en los vínculos superiores |
| P4, P5 | Median | Borde de la mediana |
| P6, P7 | EPS_Pave1 | Borde del arcén en Pavimento1 |
| P10, P11 | EPS_Pave2 | Borde del arcén en Pavimento2 |
| P14, P15 | EPS_Base | Borde del arcén en Base |
| L1, L2, L17, L18 | Top | Vínculo superior de la porción de la mediana que incluye las barreras |
| L3-L7; L19-L23 | Barrier | Vínculos de la barrera |
| L8, L24 | Top, Pave | |
| L9, L25 | Pave1 | Parte inferior de la primera capa de pavimento |
| L10, L26 | Pave2 | Parte inferior de la segunda capa de pavimento |
| L11, L27 | Base | Parte inferior de la capa base |
| L12, L14, L16 | Subbase | Parte inferior de la capa sub-base |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase | |
| S5 | Barrier |

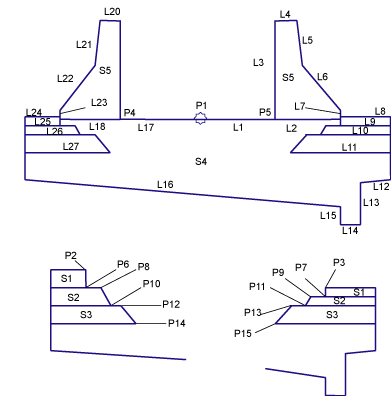

Diagrama de codificación
