Este subensamblaje es una utilidad con finalidad general que permite conectar un vínculo desde el punto de enlace hasta un punto marcado nombrado previamente.
Se puede usar en diversas situaciones, como la conexión entre carreteras adyacentes en las que las elevaciones y los desfases relativos varían, o a través de un área triangular entre carreteras convergentes. Utilice el subensamblaje MarcarPunto si el punto de conexión no se ha nombrado todavía.
Con el fin de que el subensamblaje VínculoConPuntoMarcado funcione (se dibuje) correctamente, debe estar ubicado debajo del subensamblaje MarcarPunto en la ficha Construcción de las Propiedades de ensamblaje. Si el subensamblaje VínculoConPuntoMarcado no se encuentra debajo del subensamblaje MarcarPunto en la ficha Construcción, deberá seleccionar el nombre del Grupo de subensamblajes en la ficha Construcción y, a continuación, hacer clic con el botón derecho y seleccionar Subir, de manera que el subensamblaje MarcarPunto se encuentre por encima del subensamblaje VínculoConPuntoMarcado en la lista.

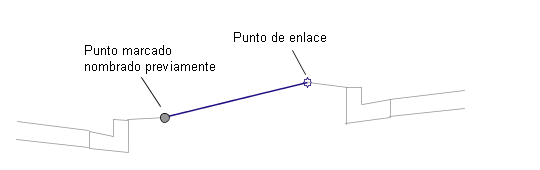

Enlace
El punto de enlace se encuentra al comienzo del vínculo. El vínculo puede tener cualquier orientación. La orientación viene determinada por la ubicación del punto marcado con respecto al punto de enlace. Asegúrese de denominar al punto marcado y configure el punto marcado en este subensamblaje.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Nombre de punto marcado |
Nombre del punto marcado con el que se debe establecer la conexión |
Cadena |
Ninguno |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí\No |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento
Se añade un vínculo desde el punto de enlace al punto marcado dado.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el vínculo entre el punto de enlace y el punto marcado.
Códigos de punto, vínculo y forma
Ninguno.

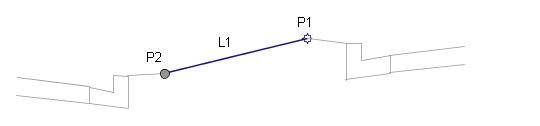

Diagrama de codificación
