Éste es un subensamblaje de uso general para extender un vínculo desde el punto de enlace hasta un desfase indicado sobre una superficie de objetivo.
Cuando se construye un modelo de obra lineal, se puede utilizar una alineación para calcular el desfase.
Enlace

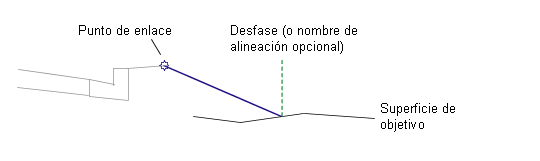

El punto de enlace se encuentra al comienzo del vínculo.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Desfase desde línea base |
+/- desfase para asociar el vínculo a la superficie de objetivo. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, véase "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D. |
Numérico |
0.0 |
|
Códigos de punto |
Lista de códigos de superficie que se asignarán al borde exterior del vínculo |
Cadena separada por comas |
P2 |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. |
Sí\No |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Desfase |
Se puede utilizar para modificar el valor fijo de desfase y asociar el final del vínculo a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Superficie de objetivo |
Nombre de la superficie a la que el vínculo se está asociando. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. |
Obligatorio |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento
Se extiende un vínculo hasta el punto de la superficie de objetivo con el desfase indicado.
Operación en modo de diseño

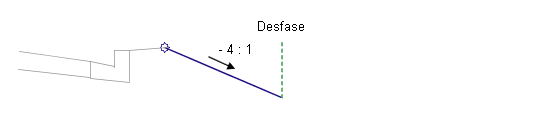

En el modo de diseño, este subensamblaje muestra el vínculo dibujado en el desfase indicado con un talud de -4:1. El vínculo termina con un extremo de cota que apunta hacia afuera.
Códigos de punto, vínculo y forma
Ninguno.

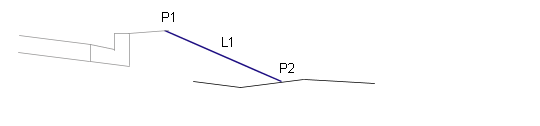

Diagrama de codificación
