Este subensamblaje inserta una cuneta de superficie inferior plana o con forma de V con parámetros de control horizontal y vertical definidos por el usuario.
Este subensamblaje también puede incluir material de revestimiento opcional.
Enlace
El punto de enlace se encuentra en el borde interior del primer vínculo. Éste será el búfer interior, o bien el vínculo del talud interior de la cuneta cuando la anchura del búfer interior sea cero. Suele estar conectado al borde exterior del arcén.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado | Precisa el lado en el que se insertará el subensamblaje | Izquierda/Derecha | Derecha |
| Incluir cuneta | Precisa el uso de la cuneta en desmonte y terraplén, sólo en desmonte o sólo en terraplén | Lista de selección: a) Desmonte y terraplén, b) Desmonte, c) Terraplén | Desmonte y terraplén |
| Anchura de cuneta | Anchura de la parte inferior de la cuneta. Utilice un valor cero para una cuneta en forma de V. | Numérico, positivo |
1 m 3 pies |
| Profundidad de cuneta | Profundidad de cuneta | Numérico, positivo |
1 m 3 pies |
| Talud interior de cuneta | Talud del vínculo de la parte frontal de la cuneta (x:1). Este vínculo siempre se inserta en sentido descendente. | Numérico, positivo | 4 (:1) |
| Anchura de búfer de talud interior de cuneta | Permite colocar un búfer delante del talud interior de cuneta (cero para omitir) | Numérico, positivo |
1 m 3 pies |
| Inclinación de búfer de talud interior de cuneta | Inclinación del búfer del talud interior de cuneta | Numérico, positivo | -6 (:1) |
| Talud exterior de cuneta | Inclinación del vínculo posterior de la cuneta (x : 1). Este vínculo se inserta siempre en sentido ascendente. | Numérico, positivo | 4 (:1) |
| Anchura de búfer de talud exterior de cuneta | Permite colocar un búfer en el talud exterior de cuneta (cero para omitir) | Numérico, positivo |
1 m 3 pies |
| Inclinación de búfer de talud exterior de cuneta | Inclinación del búfer del talud exterior de cuneta | Numérico, positivo | 6 (:1) |
| Colocar material revestido | Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar Todos los vínculos o Ninguno. | Cadena | Ninguno |
| Límite 1 del talud | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 1 : 1 |
| Grosor del material 1 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al lado del talud. | Numérico, positivo | 12 pulgadas |
| Nombre del material 1 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
| Límite 2 del talud 2 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 2:1 |
| Grosor del material 2 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al lado del talud. | Numérico, positivo | 6 pulgadas |
| Nombre del material 2 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
| Límite 3 del talud 3 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 4:1 |
| Grosor del material 3 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al lado del talud. | Numérico, positivo | 4 pulgadas |
| Nombre del material 3 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Césped |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Alineación de borde interior de cuneta | Esta opción se puede utilizar para modificar la anchura fija del búfer del talud interior de cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Alineación de borde exterior de cuneta | Esta opción se puede utilizar para modificar la anchura fija del búfer del talud exterior de cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Perfil inferior de cuneta | Esta opción se puede utilizar para modificar las anchuras fijas de talud interior y talud exterior de cuneta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Superficie de objetivo | Superficie utilizada para determinar si la cuneta está en desmonte o terraplén. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Opcional |
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje insertará una forma simple de cuneta (ya sea una cuneta de superficie inferior plana o con forma de V) con búferes de talud interior y exterior de cuneta opcionales. La ubicación del borde interior de la cuneta se puede especificar con una anchura fija o con una alineación opcional. La profundidad de cuneta se puede especificar con una altura fija, o bien se puede asignar un perfil que controle la profundidad. El punto de prueba de Desmonte y terraplén es P3. En función del parámetro de entrada Incluir cuneta, ésta se colocará solamente en desmonte, en terraplén o en ambos.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra todos los vínculos que comprenden la cuneta con los parámetros definidos como entrada por el usuario.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P2 | Hinge | |
| P3 | Ditch_In | Parte interior inferior de la cuneta |
| P4 | Ditch_Out | Parte exterior inferior de la cuneta |
| P5 | Hinge | |
| L1-5 | Top Datum | |
| L2, L4 | Slope_Link | |
| L3 | Cuneta | Parte inferior de la cuneta |

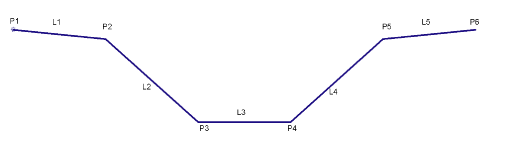

Diagrama de codificación
