Este subensamblaje le permite seleccionar una superficie de terreno y una superficie de roca existentes como objetivos.
Dependiendo de la posición (por encima o por debajo), la intersección usará diferentes taludes y soluciones de cuneta. En los terraplenes y los desmontes que no sean de roca funcionará exactamente igual que el subensamblaje PendienteTaludCunetaDesmonteBásica.
El punto de enlace se encuentra en el borde interior del talud interior de cuneta en caso de desmonte, y en el borde interior del vínculo de intersección en caso de terraplén.
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
Parámetro | Descripción | Tipo | Valor por defecto |
---|---|---|---|
Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
Vínculo de intersección | Permite incluir u omitir el vínculo de intersección | Incluir / Omitir | Incluir |
Talud en desmonte | Talud del vínculo de intersección para el desmonte que no sea de roca | Numérico, positivo | 2 (:1) |
Talud en terraplén | Talud del vínculo de intersección para terraplén | Numérico, positivo | 4 (:1) |
Talud interior de cuneta | Talud del vínculo de talud interior de cuneta (sólo para desmonte) | Numérico, positivo | 4 (:1) |
Profundidad de cuneta | Profundidad de cuneta | Numérico, positivo |
1.2 m 4.0 pies |
Anchura inferior | Anchura de la parte inferior de la cuneta (cero en las cunetas en forma de V) | Numérico, positivo |
0.6 m 2.0 pies |
Talud exterior de cuneta | Talud del vínculo de talud exterior de cuneta (sólo para desmonte) | Numérico, positivo | 4:1 |
Anchura de talud exterior de cuneta | Anchura del vínculo de talud exterior de cuneta (sólo para desmonte) | Numérico, positivo |
1.2 m 4.0 pies |
Límite de profundidad de desmonte1 de roca | Altura del primer talud de desmonte de roca | Numérico, positivo |
3.0 m 9.0 pies |
Talud en desmonte1 de roca | Talud del primer segmento de desmonte de roca | Numérico, positivo | 4 (:1) |
Talud en desmonte2 de roca | Talud del segundo segmento de desmonte de roca | Numérico, positivo | 1 (:1) |
Anchura de vaciado de terreno existente | Anchura de TE para vaciado en la parte superior de la roca | Numérico, positivo |
1.5 m 5.0 pies |
Talud de vínculo de intersección | Talud del vínculo al TE | Numérico, positivo | 2 (:1) |
Colocar material revestido | Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno. | Cadena | Ninguno |
Límite 1 del talud | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 1 : 1 |
Grosor del material 1 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 12 pulgadas |
Nombre del material 1 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
Límite 2 del talud 2 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 2:1 |
Grosor del material 2 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 6 pulgadas |
Nombre del material 2 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Revestimiento del talud |
Límite 3 del talud 3 | Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. | Talud | 4:1 |
Grosor del material 3 | Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. | Numérico, positivo | 4 pulgadas |
Nombre del material 3 | Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. | Cadena | Césped |
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetro | Descripción | Estado |
---|---|---|
Superficie de terreno existente | Nombre de la superficie de terreno existente de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Superficie de roca | Superficie de roca de desmonte de roca. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Opcional |
Ninguno.
El punto de enlace se comprueba para determinar si está en desmonte o terraplén. Si está en terraplén, el vínculo de intersección en terraplén se extiende hasta la superficie existente con el talud en terraplén indicado.
Si los puntos P1 o P2 se encuentran bajo la superficie de roca, se añaden el talud interior de cuneta, la parte inferior de la cuneta y el talud exterior de cuneta, y se añade el vínculo al desmonte1 de roca en la altura especificada por el Límite de profundidad de desmonte1 de roca. Se añade un vínculo al segundo desmonte de roca hasta que alcanza la superficie de roca en el Talud en desmonte2 de roca. Al crear los vínculos, se crea un área a franjas que sigue la superficie de roca durante la distancia de búfer especificada. Por último, se inserta un vínculo de intersección con el terreno existente utilizando el talud especificado por el parámetro Talud de vínculo de intersección.
Si la intersección no se encuentra bajo la superficie de roca, se añaden el talud interior, el exterior y la parte inferior de la cuneta, mientras que el vínculo de intersección en desmonte se extiende desde el extremo del talud exterior de cuneta hasta la superficie de intersección con el talud en desmonte indicado.
De manera opcional, este subensamblaje permite añadir un material revestido. El parámetro de grosor de material (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo.Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.
Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
En modo de diseño, el subensamblaje utilizará el mismo comportamiento de diseño que la PendienteTaludCunetaDesmonteBásica existente.

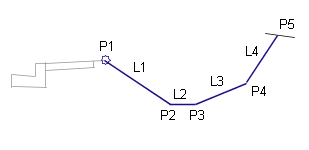

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
Punto, vínculo o forma | Códigos | Descripción |
---|---|---|
P1 | Hinge, Hinge_Fill | Sólo en condición de terraplén: punto de articulación para el vínculo de intersección en terraplén |
P2 | Ditch_In, Daylight, Daylight_Fill | Sólo en condición de desmonte: borde interior de la cuneta Sólo en condición de terraplén: vértice |
P3 | Ditch_Out | Sólo en condición de desmonte: borde exterior de la cuneta |
P4 | Hinge_Cut | Sólo en condición de desmonte: punto de articulación para el vínculo de intersección en desmonte |
P5-n | Daylight Daylight_Cut | Sólo en condición de desmonte: vértice |
L1 - n | Top, Datum | Rasante sin pavimentar |
L1 | Top, Datum, Daylight, Daylight_Fill, Slope_Link (sólo en desmonte) | Vínculo de intersección en terraplén |
L2 | Cuneta | Parte inferior de la cuneta |
L3 | Slope_Link | Talud de cuneta |
L4-Ln | Top, Datum, Daylight, Daylight_Cut | Vínculos de intersección en desmonte |

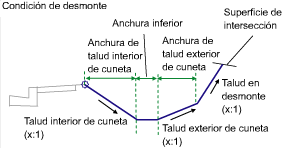

El siguiente diagrama de codificación muestra los códigos en una situación de desmonte, sin ninguna superficie de roca.

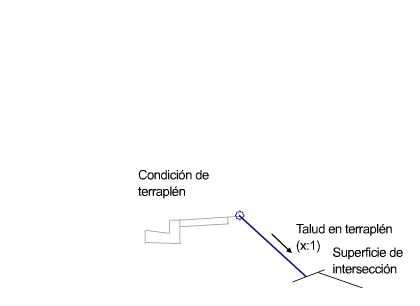

El siguiente diagrama de codificación muestra los códigos en una situación de terraplén.

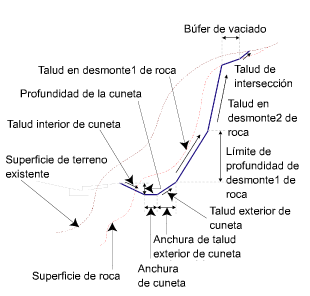

El siguiente diagrama de codificación muestra los códigos en una situación de desmonte, con una superficie de roca.
