Este subensamblaje aplica diferentes ensamblajes, como subensamblajes genéricos de vínculos, ensanchamientos, cunetas o intersecciones, a un ensamblaje en función de si existe una condición de desmonte o terraplén.
El subensamblaje DesmonteOTerraplénCondicional es un tipo especial de subensamblaje que se denomina subensamblaje condicional. Los subensamblajes condicionales añaden automáticamente subensamblajes especificados a un ensamblaje cuando se cumplen ciertas condiciones que especifica el usuario.
Por ejemplo, cuando un ensamblaje contiene un subensamblaje DesmonteOTerraplénCondicional, AutoCAD Civil 3D analiza el P.K., el desfase y la posición de elevación del subensamblaje para determinar si existe una condición de desmonte o terraplén. En función de la configuración de los parámetros del subensamblaje DesmonteOTerraplénCondicional, se aplican (añaden) automáticamente diferentes tipos de subensamblajes al ensamblaje, dependiendo de si el subensamblaje está en desmonte o terraplén.
Para obtener más información sobre cómo utilizar un subensamblaje ConditionalCutOrFill, consulte .
En la siguiente ilustración se muestra una sección de ensamblaje de obra lineal que consta de:
Puede añadir uno o varios subensamblajes DesmonteOTerraplénCondicional a un ensamblaje y crear así comportamientos condiciones simples o complejos en los ensamblajes. Por ejemplo, en el caso anterior, también puede añadir un subensamblaje DesmonteOTerraplénCondicional que cree automáticamente una intersección en un talud dado cuando detecte una condición de terraplén mayor que 3 metros o algún otro valor especificado. De igual manera, puede añadir un subensamblaje DesmonteOTerraplénCondicional que aplique ensanchamiento automáticamente cuando detecte una condición de terraplén mayor que un valor especificado.
Al crear un ensamblaje con subensamblajes DesmonteOTerraplénCondicional, la construcción del ensamblaje que se muestra en la ficha Construcción del cuadro de diálogo Propiedades de ensamblaje indica el orden en que se procesan los subensamblajes.
Es importante tener en cuenta los siguientes puntos al utilizar un ensamblaje DesmonteOTerraplénCondicional:
Se pueden enlazar varios subensamblajes DesmonteOTerraplénCondicional en un punto común de un ensamblaje. Esto incluye varios subensamblajes DesmonteOTerraplénCondicional de desmonte o de terraplén, tal como se muestra en la siguiente ilustración.

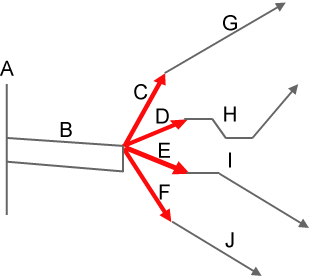

En esta ilustración sólo se muestra el lado derecho del ensamblaje. En la siguiente tabla se describen los componentes que incluye este lado del ensamblaje.
Tipo de componente | Descripción |
---|---|
A | Línea base del ensamblaje |
B | Subensamblaje del carril del lado derecho |
C | Subensamblaje DesmonteOTerraplénCondicional, con el parámetro Tipo definido en Desmonte. Si existe una condición de desmonte y esta condición está entre los valores de distancia mínima y máxima especificados para el subensamblaje (C), se aplica un tipo especificado de subensamblaje (G). |
D | Subensamblaje DesmonteOTerraplénCondicional, con el parámetro Tipo definido en Desmonte. Si existe una condición de desmonte y esta condición está entre los valores de distancia mínima y máxima especificados para el subensamblaje (D), se aplica un tipo de subensamblaje de Cuneta (H). |
E | Subensamblaje DesmonteOTerraplénCondicional, con el parámetro Tipo definido en Terraplén. Si existe una condición de terraplén y esta condición está entre los valores de distancia mínima y máxima especificados para el subensamblaje (E), se aplica un tipo especificado de subensamblaje (I). |
F | Subensamblaje DesmonteOTerraplénCondicional, con el parámetro Tipo definido en Terraplén. Si existe una condición de terraplén y esta condición está entre los valores de distancia mínima y máxima especificados para el subensamblaje (F), se aplica un tipo especificado de subensamblaje (J). |
G | Tipo especificado de subensamblaje que se aplica en condiciones de desmonte situadas entre los valores de distancia mínima y máxima especificados para el subensamblaje (C). |
H | Tipo especificado de subensamblaje que se aplica en condiciones de desmonte situadas entre los valores de distancia mínima y máxima especificados para el subensamblaje (D). |
I | Tipo especificado de subensamblaje que se aplica en condiciones de terraplén situadas entre los valores de distancia mínima y máxima especificados para el subensamblaje (E). |
J | Tipo especificado de subensamblaje que se aplica en condiciones de terraplén situadas entre los valores de distancia mínima y máxima especificados para el subensamblaje (E). |
Las alturas de límite de desmonte o terraplén se controlan mediante los parámetros de entrada Distancia mínima y Distancia máxima. Los parámetros Anchura de diseño y Pendiente de diseño permiten controlar la posición de los gráficos que muestra este subensamblaje cuando se dibuja en modo de diseño.
No existe ningún límite al número de subensamblajes DesmonteOTerraplénCondicional que se pueden añadir a un ensamblaje.
Este subensamblaje se puede enlazar a un punto de enlace de cualquier subensamblaje o ensamblaje. Los subensamblajes posteriores se pueden enlazar al punto final del subensamblaje DesmonteOTerraplénCondicional.
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
Parámetro | Descripción | Tipo | Valor por defecto |
---|---|---|---|
Lado | Precisa el lado del ensamblaje u obra lineal hacia el que se inserta el subensamblaje. | Izquierda/Derecha | Derecha |
Anchura de diseño | Precisa la longitud de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Pendiente de diseño, permite situar el subensamblaje DesmonteOTerraplénCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo |
3.6 m 12.0 pies |
Pendiente de diseño | Precisa la pendiente de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Anchura de diseño, permite situar el subensamblaje DesmonteOTerraplénCondicional y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo o negativo |
1:1 (desmonte) -1:1 (terraplén) |
Tipo | Precisa el tipo de condición que utiliza este subensamblaje para compararse con el objetivo. | Desmonte y terraplén | Desmonte |
Distancia mínima | Precisa la profundidad mínima de desmonte o la altura mínima de terraplén necesaria para continuar el procesamiento de los subensamblajes conectados a este subensamblaje DesmonteOTerraplénCondicional. | Numérico, positivo o negativo |
0.0 m 0.0 pies |
Distancia máxima | Precisa la profundidad máxima de desmonte o la altura máxima de terraplén necesaria para continuar el procesamiento de los subensamblajes conectados a este subensamblaje DesmonteOTerraplénCondicional. | Numérico, positivo |
9999 pies 9999 m |
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetro | Descripción | Estado |
---|---|---|
Superficie | Superficie que se utiliza para determinar si el P.K., el desfase y la elevación actual se encuentran en condición de desmonte o terraplén. El P.K., el desfase y la elevación que se utilizan proceden del punto de enlace del subensamblaje DesmonteOTerraplénCondicional. | Obligatorio |
Ninguno.
Consulte la descripción.
En modo de diseño, este subensamblaje dibuja una línea con los valores de los parámetros de entrada Anchura de diseño y Pendiente de diseño. Esta línea representa la ubicación del ensamblaje donde se aplica el subensamblaje DesmonteOTerraplénCondicional.
A diferencia de la mayoría de los demás subensamblajes, el subensamblaje DesmonteOTerraplénCondicional no crea puntos, vínculos ni formas en el modo de modelado.
En el siguiente diagrama de codificación se muestran los puntos y vínculos que se crean en modo de diseño. No se crea ningún código de punto, vínculo ni forma para este subensamblaje en el modo de modelado.
