Este subensamblaje permite crear una barrera New Jersey de dos lados en una superficie de carretera.
Enlace
El punto de enlace se encuentra en el centro de la parte inferior de la barrera.

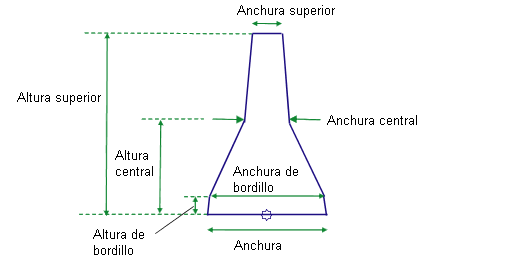

Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Anchura superior |
Anchura de la parte superior de la barrera |
Numérico, positivo |
0.15 m 0.5 pies |
|
Anchura central |
Anchura de la parte central de la barrera |
Numérico, positivo |
0.225 m 0.75 pies |
|
Anchura inferior |
Anchura de la parte inferior de la barrera |
Numérico, positivo |
0.6 m 2.0 pies |
|
Altura superior |
Altura de la parte superior de la barrera |
Numérico, positivo |
0.9 m 3.0 pies |
|
Altura central |
Altura de la parte central de la barrera |
Numérico, positivo |
0.45 m 1.5 pies |
|
Altura de bordillo |
Altura del bordillo de la barrera |
Numérico, positivo |
0.075 m 0.25 pies |
|
Anchura de bordillo |
Anchura de la parte superior del bordillo de la barrera |
Numérico, positivo |
0.6 m 1.9 pies |
Parámetros de salida
Ninguno.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Comportamiento
El subensamblaje construye la forma de una barrera New Jersey de dos lados, con la base centrada en torno al punto de enlace.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja la forma de la barrera según se especifica en los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Códigos |
Descripción |
|---|---|---|
|
P1 - P8 |
P1, P2, ... P8 |
|
|
Todos los vínculos |
Barrier |
|
|
S1 |
Barrier |

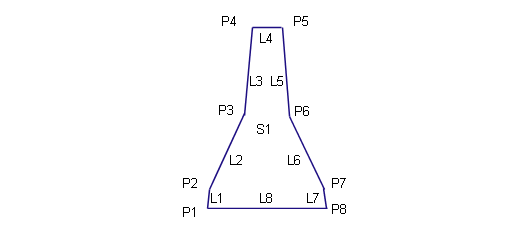

Diagrama de codificación
