SuperposiciónFresadoYNivel1

Este subensamblaje añade una capa de superposición en una rampa o carretera sin bombeo existente con una capa de nivelación o fresado añadida si es necesario.

Enlace

El punto de enlace es el borde de la superposición en la rasante en el punto de recorte interior.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Desfase de punto de muestra interior	Desfase del punto de muestra interior. Los puntos de muestra se usan para calcular el talud de la carretera existente. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, véase "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D.	Numérico	0.0
Desfase de punto de muestra exterior	Desfase del punto de muestra exterior. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, véase "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D.	Numérico	0.0
Punto de recorte interior	Desfase del punto de recorte interior, que define el borde interior de la capa de superposición	Numérico	0.0
Punto de recorte exterior	Desfase del punto de recorte exterior, que define el borde exterior de la capa de superposición	Numérico	0.0
Opciones de talud de superposición	Talud de la capa de superposición. Se puede especificar con las siguientes opciones: a) igualar el talud del punto de muestreo interior con el del punto de muestreo exterior o b) talud del peralte del carril exterior de la alineación de línea base. Si los puntos interiores están a la izquierda de los puntos exteriores, se usa la especificación del peralte del lado izquierdo; de lo contrario, se usa la del lado derecho. a) Definido por el usuario; b) Igualar talud; c) Peralte de carril exterior.	Lista de selección	Igualar talud.
Talud por defecto	Especifica el talud definido por el usuario. Se puede usar también si la coincidencia de puntos o el talud del peralte no devuelven el valor adecuado.	Numérico, pendiente	- 2.0 %
Tolerancia de talud	Variación permitida para el talud de superposición con respecto a su valor de diseño. La tolerancia de talud no se utiliza si el talud de superposición se especifica como M (consulte la sección Comportamiento para obtener información detallada).	Numérico, positivo	0.5%
Usar perfil	Selecciona si la parte superior de la superposición en el punto de recorte interior se debe mantener en la elevación del perfil de la obra lineal o si la ubicación vertical de la capa de superposición se debe definir en función del valor de la separación mínima	Lista de selección	Usar separación mínima
Separación mínima (+/-)	Separación vertical mínima entre la superficie existente y la parte inferior de la capa de superposición. Un valor positivo sitúa el vínculo de la parte inferior de la superposición sobre la superficie existente y crea una capa de nivelación por debajo de la superposición. Un valor negativo sitúa el vínculo de la parte inferior de la superposición debajo de la superficie existente y crea una capa de fresado que coincide con una parte de la capa de superposición.	Numérico	0.100 m 0.30 pies
Profundidad de superposición	Grosor de la capa de superposición	Numérico, positivo	0.100 m 0.30 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie existente	Nombre de la superficie que define la carretera existente. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio
Desfase de punto de muestra interior	Se puede usar para modificar el valor fijo del desfase del punto de muestra interior y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de muestra exterior	Se puede usar para modificar el valor fijo del desfase del punto de muestra exterior y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de recorte interior	Se puede usar para modificar el valor fijo del desfase del punto de recorte interior y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de punto de recorte exterior	Se puede usar para modificar el valor fijo del desfase del punto de recorte exterior y asociar el punto a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)
% talud	Talud usado para aplicar la capa de superposición.	Numérico

Comportamiento

Este subensamblaje inserta vínculos paralelos que definen las partes superior e inferior de una capa de superposición. Los vínculos se insertan desde el desfase de recorte interior al desfase de recorte exterior.

Taludes de superposición

El talud de la superficie existente se determina entre los puntos de muestra interior y exterior. El talud de la capa de superposición se determina por medio de los siguientes pasos:

1. Si el % de talud de superposición se especifica como M, el talud de superposición coincide con el talud desde el punto de muestra interior al punto de muestra exterior.
2. Si el % de talud de superposición se define como S, la superposición utiliza el talud del peralte del carril exterior definido para la alineación de la obra lineal. El talud del lado izquierdo se utiliza si el punto de muestra exterior se encuentra a la izquierda del punto de muestra interior. En caso contrario, se usa el talud del peralte del lado derecho.
3. Si se especifica un valor numérico para el % de talud de superposición, se utiliza el valor dado.

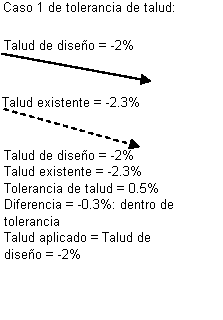

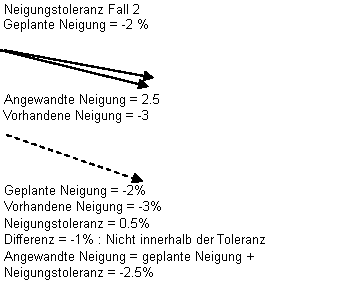

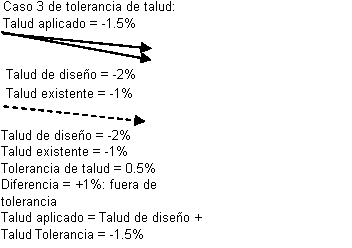

4. Si se utiliza un valor numérico o el talud del peralte, el talud de la superposición se compara con el talud existente entre los puntos de muestra. Si la diferencia es superior al valor de tolerancia de talud, el talud del diseño se ajusta mediante la suma o la resta del valor de tolerancia para hacer que se aproxime más al talud existente con el fin de minimizar la cantidad de nivelación o de fresado. El ajuste del talud no se realiza si la tolerancia de talud es igual a cero.




Elevaciones de superposición

Las elevaciones de los puntos de superposición se determinan de la siguiente forma:

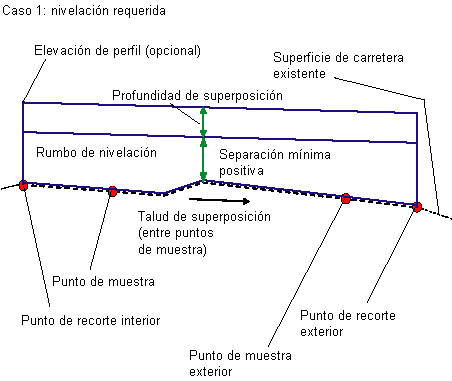

1. Si el valor de Usar perfil es Verdadero, la elevación del perfil de la obra lineal se mantiene en el desfase de recorte interior en la parte superior de la superposición. La superposición se extiende con el talud de superposición hasta el desfase de recorte exterior y se inserta un vínculo paralelo para la parte inferior de la superposición. Las áreas situadas por encima de la superficie existente y por debajo de la parte inferior de la superposición se almacenan como formas cerradas con el código “Level”. Las áreas situadas por debajo de la superficie existente y por encima de la parte inferior de la superposición se almacenan como formas cerradas con el código “Mill”.

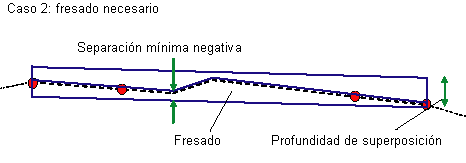

2. Si el valor de Usar perfil es Falso, el vínculo de la parte inferior de la superposición se desplaza verticalmente para mantener la separación mínima por encima o por debajo de la superficie existente. Una separación mínima positiva crea un área de nivelación por encima de la superficie existente y por debajo de la parte inferior de la superposición. Una separación negativa crea un área de fresado por debajo de la superficie existente y por encima de la parte inferior de la superposición.

Punto de separación mínima

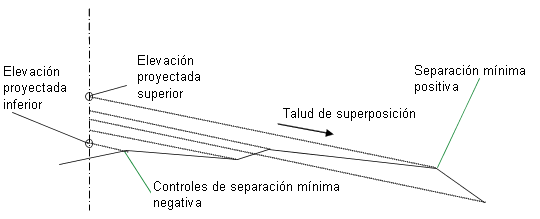

El método para determinar el punto en el que se produce la separación mínima se muestra en el siguiente diagrama.

1. Se establece una línea de proyección vertical en cualquier desfase arbitrario.
2. Cada punto de la superficie existente entre los dos puntos de recorte se proyecta de nuevo en la línea de proyección con el talud de superposición.
3. El punto con la mayor elevación en la línea de proyección es el punto de control para un valor de la separación mínima mayor que cero. El punto con la menor elevación es el punto de control para un valor de la separación mínima menor que cero.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra la capa de superposición situada con respecto a cualquier punto de enlace adecuado con un talud del -2%.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P2	EOV	Bordes de la superposición en la rasante
P3, P4	EOV_Overlay	Bordes de la parte inferior de la superposición
L1	Top, Pave	Parte superior de la superposición
L2, L3, L4	Overlay	Vínculos de la superposición. L3 y L4 van desde la parte inferior de la superposición a la parte superior tanto en los casos de nivelación como en los de fresado
L5, L6	Level Mill	Para el caso de nivelación Para el caso de fresado
S1	Overlay	Área entre la parte superior de la superposición y la inferior. Se superpone al área de fresado (S3) en el caso de fresado, como se muestra a continuación en el Diagrama de codificación.
S2	Level	Área por encima de la superficie existente y por debajo de la parte inferior de la superposición (caso de nivelación)
S3	Mill	Área por debajo de la superficie existente y por encima de la parte inferior de la superposición (caso de fresado). Esta área se superpone sobre el área de superposición, como se muestra a continuación en el Diagrama de codificación.

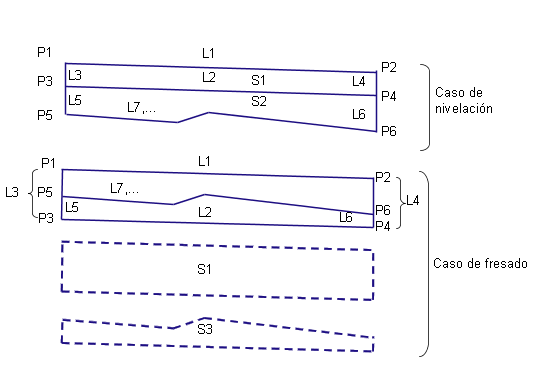

Diagrama de codificación
