PendienteParcela

Este subensamblaje se usa para inclinar parcelas desde una línea de servidumbre de paso.

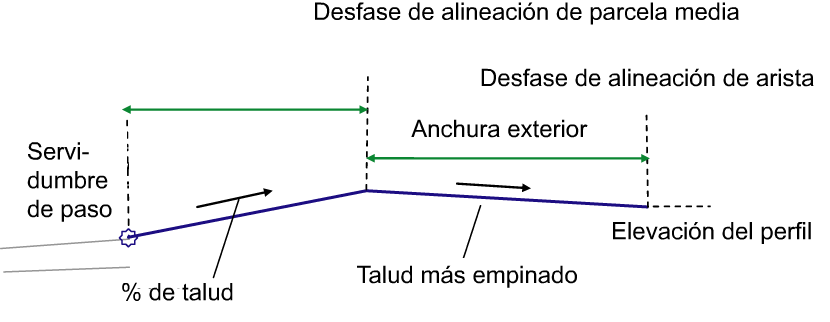

La siguiente ilustración muestra un ejemplo del uso de este subensamblaje cuando la elevación de perfil de objetivo de la parte posterior de la parcela es más alta que el punto de enlace.

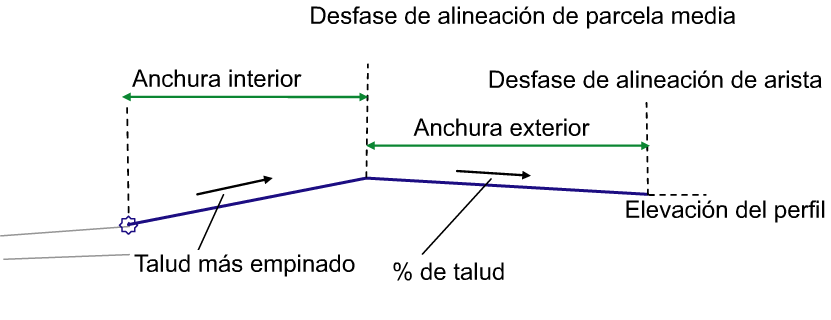

La siguiente ilustración muestra un ejemplo del uso de este subensamblaje cuando el punto de enlace es más alto que la elevación de perfil de objetivo de la parte posterior de la parcela.

Enlace

El punto de enlace se encuentra en el borde interior del carril, sobre la rasante.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Indica hacia qué lado se inserta el subensamblaje.	Izquierda/Derecha	Derecha
Anchura interior	Anchura interior de la parcela.	Numérico, positivo	3.6 m 12.0 pies
Anchura exterior	Anchura exterior de la parcela.	Numérico, positivo	3.6 m 12.0 pies
Talud mínimo	Talud mínimo de la anchura exterior de la parcela.	Numérico, positivo	1 %

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
DesfaseCentral	Se puede utilizar para modificar el valor fijo de anchura interior mediante la asociación de la línea de parcela central a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Desfase de borde	Se puede utilizar para modificar el valor fijo de anchura exterior mediante la asociación de la línea de parcela final a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación de borde	Se puede utilizar para modificar el valor fijo de elevación mediante la asociación de la línea de parcela final a una elevación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Obligatorio

Parámetros de salida

Ninguno.

Comportamiento

La herramienta del ensamblaje de pendiente de la parcela tiene que empezar en la servidumbre de paso y, de forma similar al subensamblaje CarrilTransiciónBásico, mantendrá la pendiente y cambiará el desfase hasta el centro de la parcela con un talud por defecto del 1%. El usuario puede especificar el valor del talud. En el centro de la parcela habrá una alineación sin perfil. De esta forma, el ensamblaje será un vínculo entre la servidumbre de paso y la alineación del centro de la parcela con un talud del 1%. A continuación, la alineación del centro de la parcela se enlazará a la parte posterior de la parcela, que tiene una elevación fija; por ejemplo, 74.00 pies. También es necesario mantener un talud mínimo del 1% en la mitad posterior de la parcela. Por tanto, se debe disponer de una regla si la pendiente de la parte delantera de la parcela con un talud del 1% no permite obtener un talud mínimo del 1% en la mitad posterior de la parcela. En ese caso, la pendiente de la mitad posterior de la parcela tiene que cambiar al 1% y la pendiente de la mitad delantera de la parcela tiene que aumentar.

Operación en modo de diseño

En modo de diseño, este subensamblaje dibuja el carril utilizando los valores del parámetro de entrada. Usará el 1% como el valor del talud más empinado.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Bombeo	Bombeo de la carretera sobre la rasante.
P2	Hinge	Punto de bisagra de la parcela.
L1, L2	Top	Rasante.
