VínculoTaludConSuperficie

Este subensamblaje es una utilidad con finalidad general que permite extender un vínculo desde el punto de enlace con un talud dado hasta la intersección más próxima con una superficie de objetivo.

Enlace

El punto de enlace se encuentra al comienzo del vínculo.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda/Derecha	Derecha
Usar talud de peralte	Especifica el uso de talud de peralte.	Lista de selección	No
Orientación de talud	Especifica si el vínculo se encuentra fuera del bombeo o hacia el bombeo.	Lista de selección	Fuera del bombeo
Talud	% de talud del vínculo	Numérico	2 (%), (o 2:1)
Añadir vínculo en	Especifica la adición de un vínculo en condiciones de desmonte, de terraplén o de desmonte y terraplén	Lista de selección: a) Desmonte y terraplén, b) Sólo desmonte, c) Sólo terraplén	Desmonte y terraplén
Códigos de punto	Lista de códigos de superficie que se asignarán al borde exterior del vínculo	Cadena separada por comas	P2
Códigos de vínculo	Lista de códigos que se asignarán al vínculo	Cadena separada por comas	Top, Datum
Omitir vínculo	Este parámetro añade o elimina el vínculo de la superficie	Sí/No	No

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie de objetivo	Nombre de la superficie a la que el vínculo se está asociando. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio

Parámetros de salida

Parámetro	Descripción	Tipo
Desfase inicial	+/- desfase del comienzo del vínculo	Numérico
Elevación inicial	Elevación del comienzo del vínculo	Numérico
Desfase final	+/- desfase del final del vínculo	Numérico
Elevación final	Elevación del final del vínculo	Numérico

Comportamiento

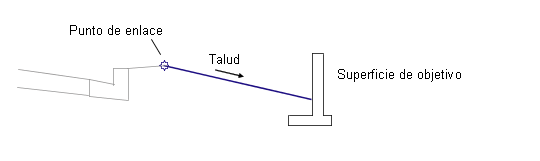

Un vínculo se extiende hacia la derecha o la izquierda desde el punto de enlace con el talud dado hasta que se cruza con la superficie de objetivo.

Por defecto, se añadirá un vínculo de desmonte o terraplén desde el punto de enlace hasta la superficie de objetivo. Si el vínculo se tiene que añadir únicamente en condiciones de desmonte o de terraplén, especifique un valor para la propiedad añadir vínculo en del subensamblaje. Si los vínculos de desmonte y de terraplén tienen que estar en taludes diferentes, añada dos veces este subensamblaje, en el mismo punto de enlace, una vez para condiciones de Sólo desmonte y otra para condiciones de Sólo terraplén, con taludes según sea necesario.

Este subensamblaje incluye un parámetro de entrada opcional denominado Usar talud de peralte que permite especificar si se va a utilizar el talud de peralte para el arcén. Este parámetro se puede definir con los siguientes valores: a) Talud de arcén exterior, b) Talud de arcén interior, c) Talud de carril exterior, d) Talud de carril interior o e) Ninguno. Ninguno es el valor por defecto.

Operación en modo de diseño

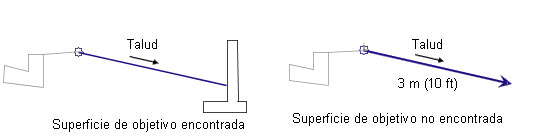

En el modo de diseño, este subensamblaje intenta encontrar la intersección del vínculo si la superficie de objetivo se insertó con un subensamblaje anterior. Si se encuentra una intersección, el vínculo se muestra con el talud especificado con respecto a la superficie. Si no, el vínculo se muestra con el talud especificado orientado hacia fuera a lo largo de una distancia de talud de 3 metros o 10 pies, y terminado en un extremo de cota que apunta hacia fuera.

Códigos de punto, vínculo y forma

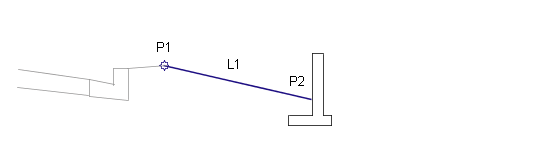

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
L1	Daylight_Cut	Si el vínculo se añade en una condición de desmonte.
L1	Daylight_Fill	Si el vínculo se añade en una condición de terraplén.

Nota:

Puede añadir otros códigos para puntos y vínculos según sea necesario mediante los parámetros de entrada enumerados para este subensamblaje.
