IntersecciónEstándar

Este subensamblaje permite crear vínculos de intersección del lado de obra lineal con configuraciones de talud definidas por el usuario como taludes planos, medios y máximos en situaciones de desmonte y terraplén.

Este subensamblaje permite crear una cuneta con forma de v o con la parte inferior plana en situaciones de desmonte, e incorpora una opción para incluir un ensanchamiento de guardarraíl en condiciones de terraplén empinado.

En los casos en que el modelo de obra lineal deba dejarse en un estado incompleto, se puede omitir el vínculo de intersección final. Por ejemplo, para que las superficies de explanación de propiedades adyacentes se puedan asociar al punto de articulación sobre la carretera sin completar.

También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).

Enlace

Este subensamblaje suele estar enlazado al subensamblaje que se utiliza en el borde exterior de la carretera, como el de borde de arcén, de acera posterior o de bordillo posterior. El punto de enlace se encuentra en el borde interior del vínculo frontal de cuneta, en la parte superior del talud en terraplén plano o medio, o en el borde interior del vínculo de ensanchamiento de barrera, en función de las condiciones.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Incluir vínculo de intersección Omitir vínculo de intersección	Incluir u omitir vínculo de intersección	Incluir / Omitir	Incluir
Talud en desmonte plano	Primer talud de intersección más plano que se intentará (x:1)	Numérico, positivo	6 (:1)
Altura máxima de desmonte plano	Altura máxima permitida del vínculo de cierre utilizando el valor de talud en desmonte plano	Numérico	1.5 m 5 pies
Talud en desmonte medio	Talud en desmonte que se acometerá si el vínculo de talud en desmonte plano supera la altura máxima en desmonte plano	Numérico, positivo	4 (:1)
Altura máxima de desmonte medio	Altura máxima permitida del vínculo de cierre utilizando el valor de talud en desmonte medio	Numérico	3 m 10 pies
Talud en desmonte empinado	Talud en desmonte que se utilizará si el vínculo de talud en desmonte medio supera la altura máxima de desmonte medio	Numérico, positivo	2 (:1)
Anchura de talud interior de cuneta	Para las secciones en desmonte, la anchura del vínculo de la parte frontal de la cuneta	Numérico	3.6 m 12 pies
Talud interior de cuneta	Talud del vínculo de la parte frontal de la cuneta (x:1). Este vínculo siempre se inserta en sentido descendente.	Numérico, positivo	4 (:1)
Anchura de cuneta	Anchura de la parte inferior de la cuneta. Utilizar cero para una cuneta en V.	Numérico, positivo	1 m 3 pies
Talud en terraplén plano	Primer talud de intersección más plano que se intentará (x:1)	Numérico, positivo	6 (:1)
Altura máxima de terraplén plano	Altura máxima permitida del vínculo de cierre utilizando el valor de talud en terraplén plano	Numérico	1.5 m 5 pies
Talud en terraplén medio	Talud en terraplén que se acometerá si el vínculo de talud en terraplén plano supera la altura máxima de terraplén plano	Numérico, positivo	4 (:1)
Altura máxima de terraplén medio	Altura máxima permitida del vínculo de cierre utilizando el valor de talud en terraplén medio	Numérico	3 m 10 pies
Talud en terraplén empinado	Talud en terraplén que se utilizará si el vínculo de talud en terraplén medio supera la altura máxima de terraplén medio	Numérico, positivo	2 (:1)
Anchura de barrera	Anchura del vínculo de ensanchamiento de la barrera para taludes en terraplén si se utiliza el valor de talud en terraplén empinado. Utilice un valor cero para no establecer ensanchamiento de barrera.	Numérico, positivo	0.6 m 2 pies
% talud de barrera	Porcentaje de talud del vínculo de ensanchamiento de barrera	Numérico	-2 (%)
Incluir barrera Omitir barrera	La opción Incluir permite insertar la estructura de barrera cuando tiene lugar un ensanchamiento de barrera. La opción Omitir no inserta la estructura de barrera.	Incluir / Omitir	Omitir
Anchura hasta pilastra	Si se incluye la barrera, la anchura desde el punto de enlace hasta el borde interior de la pilastra de la barrera.	Numérico	0.3 m 1 pie
Opción de redondeo	Precisa redondear el vínculo de intersección en el punto de recepción	Cadena	Ninguno
Redondear por	Precisa el parámetro que debe utilizarse para el redondeo	Cadena	Longitud
Parámetro de redondeo	Precisa el valor de la longitud del radio	Numérico, positivo	1.500 pies
Triangulación de redondeo	Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo)	Numérico, positivo	6
Colocar material revestido	Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno.	Cadena	Ninguno
Límite 1 del talud	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	1 : 1
Grosor del material 1	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	12 pulgadas
Nombre del material 1	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 2 del talud 2	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	2:1
Grosor del material 2	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	6 pulgadas
Nombre del material 2	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Revestimiento del talud
Límite 3 del talud 3	Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado.	Talud	4:1
Grosor del material 3	Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo.	Numérico, positivo	4 pulgadas
Nombre del material 3	Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación.	Cadena	Césped

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie de intersección	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Obligatorio

Parámetros de salida

Parámetro	Descripción	Tipo
Desfase de intersección	Desfase del vértice	Numérico
Elevación de intersección	Elevación del vértice	Numérico

Comportamiento

Este subensamblaje utiliza los siguientes pasos para determinar las condiciones que se aplican:

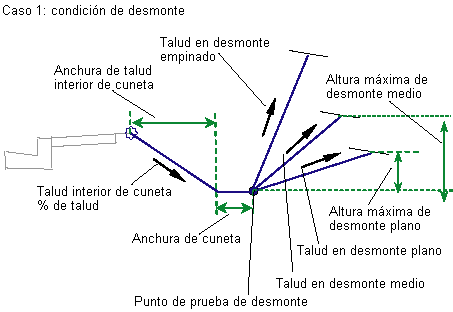

La ubicación del punto de prueba de desmonte (consulte el diagrama) se calcula mediante los parámetros Anchura de talud interior de cuneta, Talud interior de cuneta y Anchura de cuneta.
Si cualquier parte del talud interior de cuneta o de la parte inferior de la cuneta se encuentra en desmonte, la sección se calculará como una sección en desmonte según se indica a continuación:

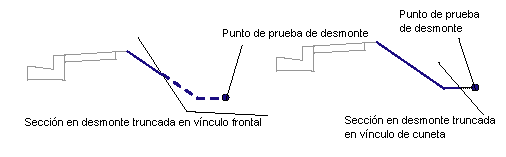

- Si el punto de prueba de desmonte está por encima de la superficie de objetivo, el vínculo de talud interior de cuneta o la parte inferior de la cuneta se truncará en el punto en el que se cruza con la superficie que se extiende desde el desmonte hasta el terraplén. De lo contrario:
- Si Incluir vínculo de intersección se establece en omitir, no se calculará ningún vínculo de intersección.
- La interceptación con la superficie de objetivo se calcula utilizando el valor de talud en desmonte plano.
- Si la altura del talud en desmonte plano supera la altura máxima de desmonte plano, la interceptación con la superficie de objetivo se volverá a calcular utilizando el valor de talud en desmonte medio.
- Si la altura del talud en desmonte medio supera la altura máxima de desmonte medio, la interceptación con la superficie de objetivo se volverá a calcular utilizando el valor de talud en desmonte empinado.

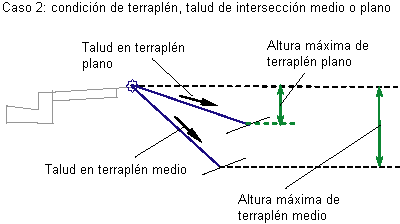

Si ninguna parte del vínculo de talud interior de cuneta ni de la parte inferior de la cuneta se encuentra por debajo de la superficie de objetivo, la sección se calculará como una sección en terraplén según se indica a continuación:
- La interceptación con la superficie de objetivo se calcula utilizando el valor de talud en terraplén plano.
- Si la altura del talud en terraplén plano supera la altura máxima de terraplén plano, la interceptación con la superficie de objetivo se volverá a calcular utilizando el valor de talud en terraplén medio.

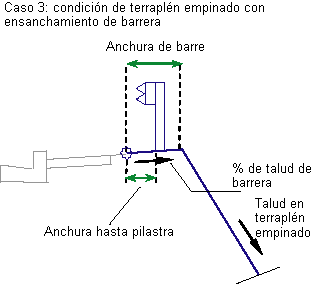

- Si la altura del talud en terraplén medio supera la altura máxima de terraplén medio, el vínculo de ensanchamiento de barrera se añadirá al ensamblaje mediante los parámetros Anchura de barrera y % talud de barrera (a menos que la anchura de la barrera sea cero). La interceptación con la superficie de objetivo se vuelve a calcular desde el borde exterior del vínculo de ensanchamiento de barrera utilizando el valor de talud en terraplén empinado.
- Si Incluir vínculo de intersección se establece en verdadero, el vínculo de talud en terraplén plano, medio o empinado se añadirán al ensamblaje.

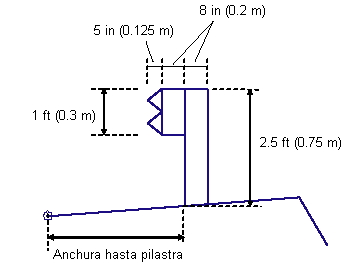

Se puede aplicar una estructura de barrera a las secciones en terraplén que cumplan los criterios para utilizar el talud en terraplén empinado. Si se cumplen estos criterios (Anchura de barrera distinto de cero e Incluir barrera establecido en verdadero), se dibujará una estructura de barrera en el P.K. Las dimensiones de la estructura de barrera son fijas, como se muestra en el diagrama siguiente.

Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.

Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.

Nota:

En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2010 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2011 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.

Operación en modo de diseño

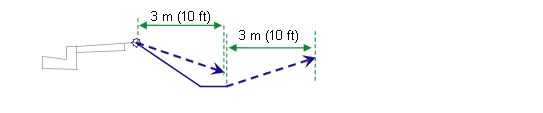

En el modo de diseño, este subensamblaje muestra las condiciones de talud plano en desmonte y terraplén. Los vínculos de intersección se extienden hacia afuera a lo largo de una distancia horizontal de 3 metros o 10 pies, y se muestran con líneas de trazos que terminan en extremos de cota que apuntan hacia afuera.

Códigos de punto, vínculo y forma

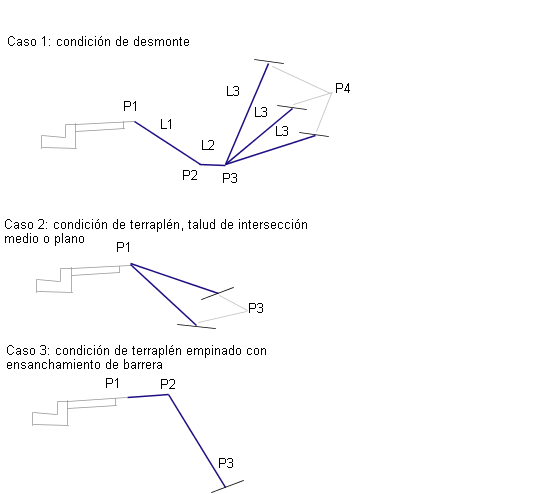

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Hinge Hinge_Fill	Punto de articulación para la condición de terraplén normal
P2	Hinge Hinge_Fill	Punto de articulación para la condición de terraplén con ensanchamiento de barrera
P2	Ditch_In	Borde interior de la parte inferior de la cuneta (sólo en condición de desmonte)
P3	Ditch_Out Hinge Hinge_Cut	Borde exterior de la parte inferior de la cuneta (sólo en condición de desmonte)
P3	Daylight Daylight_Fill	Punto de jalón de talud en terraplén (sólo en condición de terraplén)
P4	Daylight Daylight_Cut	Punto de jalón de talud en desmonte (sólo en condición de desmonte)
Todos los vínculos	Top Datum	Todos los vínculos añadidos mediante este subensamblaje, salvo los vínculos de estructura de barrera.
Puntos de barrera	Ninguno	No se asignan códigos a los puntos de la estructura de barrera, si se incluye.
Vínculos de barrera	Guardrail	Todos los vínculos que comprenden la estructura de barrera, si se incluye.
L3	Top Datum Daylight Daylight_Cut	Vínculo de intersección para sección en desmonte
Vínculo de intersección en terraplén	Top Datum Daylight Daylight_Fill	Vínculo de intersección para sección en terraplén
