Este subensamblaje inserta un vínculo de intersección desde el punto de enlace hasta un desfase determinado, a partir del límite de servidumbre de paso sobre una superficie de objetivo.
También es posible especificar materiales revestidos opcionales para la intersección y otros vínculos (Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno).
Enlace
El punto de enlace se encuentra en el borde interior del vínculo de intersección.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Desfase de servidumbre de paso desde línea base |
+/- desfase del límite de servidumbre de paso desde la línea base. Al especificar un valor positivo para este parámetro se inserta este subensamblaje en el lado derecho de una obra lineal, o de una línea base de control. Si el valor es negativo, se insertará en el lado izquierdo. Para obtener más información, consulte "Inserción de subensamblajes en los lados derecho e izquierdo de una obra lineal" en el capítulo Obras lineales de la Ayuda del Manual del usuario de AutoCAD Civil 3D. |
Numérico |
3.0 m 10.0 pies |
|
Ajuste de desfase |
+/- valor añadido al desfase del límite de servidumbre de paso. Un valor de ajuste negativo desplaza el vértice dentro del límite de servidumbre de paso; uno positivo lo saca fuera de dicho límite. |
Numérico |
0.0 |
|
Opción de redondeo |
Precisa redondear el vínculo de intersección en el punto de recepción |
Cadena |
Ninguno |
|
Redondear por |
Precisa el parámetro que debe utilizarse para el redondeo |
Cadena |
Longitud |
|
Parámetro de redondeo |
Precisa el valor de la longitud del radio |
Numérico, positivo |
1.500 pies |
|
Triangulación de redondeo |
Precisa el número de puntos intermitentes en los vínculos de redondeo (10 vínculos como máximo) |
Numérico, positivo |
6 |
|
Colocar material revestido |
Permite especificar la colocación de material opcional de revestimiento en los vínculos de intersección. Puede seleccionar entre Todos los vínculos, Vínculos de intersección, Sólo vínculos de terraplén y Ninguno. |
Cadena |
Ninguno |
|
Límite 1 del talud |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
1 : 1 |
|
Grosor del material 1 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
12 pulgadas |
|
Nombre del material 1 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Revestimiento del talud |
|
Límite 2 del talud 2 |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
2:1 |
|
Grosor del material 2 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
6 pulgadas |
|
Nombre del material 2 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Revestimiento del talud |
|
Límite 3 del talud 3 |
Permite especificar el límite de talud hasta el que se colocará el material de revestimiento asociado. |
Talud |
4:1 |
|
Grosor del material 3 |
Permite especificar el grosor del material revestido. Este grosor se mide en dirección perpendicular al vínculo. |
Numérico, positivo |
4 pulgadas |
|
Nombre del material 3 |
Permite especificar el nombre del material que se aplica al revestimiento a lo largo de los vínculos de explanación. |
Cadena |
Césped |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Desfase de servidumbre de paso |
Se puede utilizar para modificar el valor fijo de desfase de servidumbre de paso y asociar dicho desfase de servidumbre de paso a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Superficie de intersección |
Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. |
Obligatorio |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase de intersección |
Desfase del vértice |
Numérico |
|
Elevación de intersección |
Elevación del vértice |
Numérico |
Comportamiento

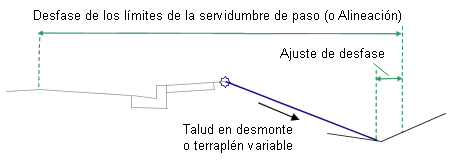

El desfase de intersección se calcula sumando o restando el ajuste de desfase al desfase de límite de servidumbre de paso. Se inserta un vínculo de intersección desde el punto de enlace hasta el desfase calculado sobre la superficie de objetivo.
Del mismo modo que otros subensamblajes de intersección, este subensamblaje permite añadir un material revestido de forma opcional. Es posible especificar tres intervalos de talud. El tipo de material 1 se aplica si el talud de los vínculos alcanza el valor de talud especificado. El segundo tipo de material se aplica desde el talud 1 hasta el talud 2. Del mismo modo, si los taludes de los vínculos se encuentran entre los valores de los taludes 2 y 3, se aplica el material 3. Si los taludes del vínculo son más planos que el límite 3 del talud, no se aplica ningún material.
Si se añade un material revestido al subensamblaje, los vínculos paralelos se añaden a los vínculos de intersección con el grosor especificado. Este parámetro de grosor (por ejemplo, Grosor del material 1) se mide en dirección perpendicular al vínculo. Los vínculos de nivel inferior se codifican con el valor de Cota de referencia y los vínculos de intersección, con el valor de Superior. Las formas que encierran estos materiales se codifican con el nombre del material.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Grosor del material se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al vínculo. Por tanto, si abre en AutoCAD Civil 3D 2010 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2011 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño

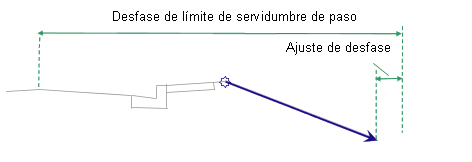

En el modo de diseño, este subensamblaje muestra un vínculo que se extiende hacia afuera con un talud de -4:1 hasta el desfase de servidumbre de paso, con el ajuste de desfase añadido o restado. El vínculo de intersección termina con un extremo de cota que apunta hacia afuera.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P1 |
Hinge Hinge_Cut o Hinge_Fill |
Punto de articulación. Hinge_Cut se utiliza si el vínculo de intersección presenta un talud ascendente; Hinge_Fill se utiliza si el vínculo de intersección presenta un talud descendente. |
|
P2 |
Daylight Daylight_Cut o Daylight_Fill |
Vértice |
|
L1 |
Top Datum Daylight Daylight_Cut |
Vínculo de intersección para sección en desmonte |
|
L1 |
Top Datum Daylight Daylight_Fill |
Vínculo de intersección para sección en terraplén |

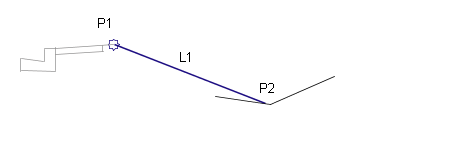

Diagrama de codificación
