BordilloYCazBásicos

Este subensamblaje permite crear un bordillo simple y una estructura de caz en los bordes interior y exterior de la carretera.

Éste es uno de los subensamblajes de un grupo de subensamblajes iniciales que se utilizan para el modelado simple de carreteras, así como para los aprendizajes y la formación.

Enlace

El punto de enlace se encuentra en el punto superior del caz o en la parte posterior del bordillo.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Punto de inserción	Permite especificar el punto de inserción del bordillo y del caz como Borde del caz o Parte posterior del bordillo	Booleano	Borde del caz
Anchura de caz	Anchura desde el ala del caz hasta la línea de caudal	Numérico, positivo	0.45 m 1.5 pies
% talud de caz	Porcentaje de talud del caz	Numérico	-6%
Altura de bordillo	Altura desde la línea de caudal hasta la parte superior del bordillo	Numérico, positivo	0.225 m 0.75 pies
Anchura de bordillo	Anchura de la parte superior del bordillo	Numérico, positivo	0.15 m 0.5 pies
Profundidad del bordillo	Profundidad desde la parte superior hasta la inferior del bordillo en el punto de la parte trasera del mismo	Numérico, positivo	0.45 m 1.5 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje genera la forma de un bordillo y caz simples, con el punto de enlace en: (a) el borde interior del caz (o reborde), o (b) en la parte posterior del bordillo. La cara del bordillo tiene un valor de anchura pequeño y constante para evitar la verticalidad.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la forma de bordillo y caz según se especifica mediante los valores de los parámetros de entrada.

Códigos de punto, vínculo y forma

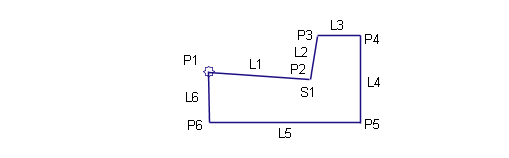

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Códigos	Descripción
P1	Flange	Parte superior de caz
P2	Flowline_Gutter	Línea de caudal del caz
P3	TopCurb	Parte superior del bordillo
P4	BackCurb	Parte posterior del bordillo
L1, L2, L3	Top, Curb	Vínculos del bordillo sobre la rasante
L4	Datum
S1	Curb
