CarrilParabólico

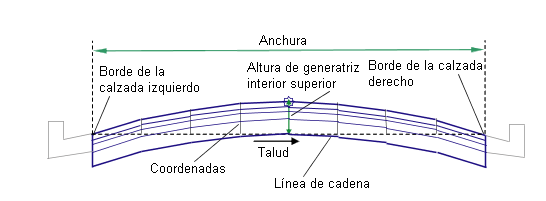

Este subensamblaje crea una representación transversal de rasante, pavimento y sub-base para carriles urbanos parabólicos entre los bordes derecho e izquierdo de la calzada.

La forma parabólica se simula mediante una serie de vínculos cortos de líneas rectas. No se aplica peralte a los carriles de circulación. La estructura del pavimento sigue las normas descritas en “Estructura del pavimento en las secciones pavimentadas", en la Ayuda de AutoCAD Civil 3D.

Enlace

El punto de enlace se encuentra en el bombeo de la carretera sobre la superficie de la rasante. Este componente es simétrico con respecto al punto de enlace.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Altura de bombeo

Altura desde el punto central de la línea de cadena hasta el bombeo de la carretera

Numérico, positivo

0.10 m

0.3333 pies

Anchura

Anchura de la carretera desde el borde izquierdo de la calzada hasta el derecho

Numérico, positivo

7.2 m

24.0 pies

Profundidad de pavimento1

Profundidad entre el rasante y la superficie del pavimento 1 (cero para omitir)

Numérico, no negativo

0.025 m

0.083 pies

Profundidad de pavimento2

Profundidad entre las superficies de pavimento 1 y pavimento 2 (cero para omitir)

Numérico, no negativo

0.025 m

0.083 pies

Profundidad base

Profundidad entre las superficies de pavimento 2 y base (cero para omitir)

Numérico, no negativo

0.100 m

0.333 pies

Profundidad de sub-base

Profundidad entre las superficies base y sub-base (cero para omitir)

Numérico, no negativo

0.300 m

1.0 pies

% talud

Porcentaje de talud de la línea de cadena desde el borde izquierdo de la calzada hasta el derecho

Numérico

0 (%)

Número de incrementos

Número de incrementos de línea recta que simulan la forma parabólica

Numérico, positivo, par

8

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El centro de la línea de cadena se calcula restando la altura de bombeo al punto de enlace, mientras que los bordes derecho e izquierdo de la calzada se calculan aplicando la anchura y el talud simétricamente con respecto al punto de enlace. Las coordenadas de la curva parabólica se calculan a intervalos regulares a lo largo de la línea de cadena y, además, se añaden vínculos de línea recta para conectar los puntos de coordenadas. Para las superficies de pavimento1, pavimento2, base y sub-base se insertan superficies paralelas a partir de las profundidades indicadas.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra los vínculos de carril calculados a partir de los parámetros de entrada indicados.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

ETW

Bordes exteriores del carril sobre la rasante

ETW_Pave1

Bordes exteriores del carril sobre la superficie base

ETW_Pave2

Bordes exteriores del carril sobre la sub-base

Bombeo

Punto de bombeo sobre la rasante

Crown_Pave1

Punto de bombeo sobre pavimento1

Crown_Pave2

Punto de bombeo sobre pavimento2

Crown_Base

Punto de bombeo sobre la base

Crown_Sub

Punto de bombeo sobre la sub-base

Top

Pave

Rasante

Pave1

Superficie de pavimento1

Pave2

Superficie de pavimento2

Base

Superficie de base

SubBase

Datum

Superficie de sub-base

S1

Pave1

Área entre rasante y pavimento1

S2

Pave2

Área entre pavimento1 y pavimento2

S3

Base

Área entre pavimento2 y base

S4

Subbase

Área entre base y sub-base

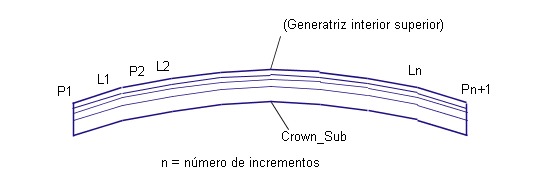

Diagrama de codificación
